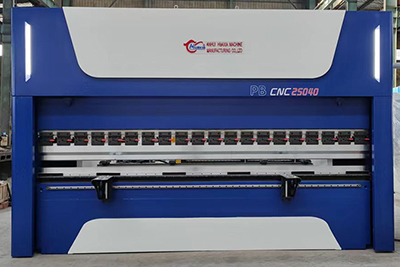

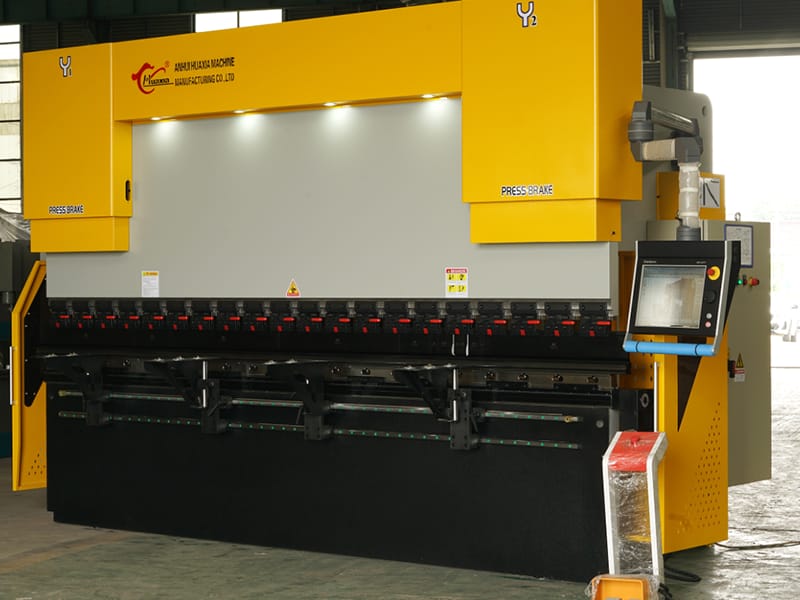

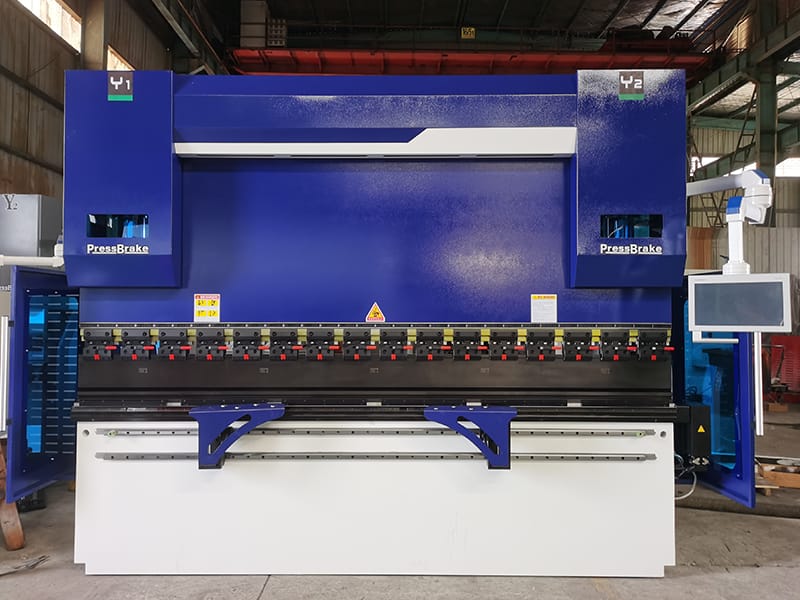

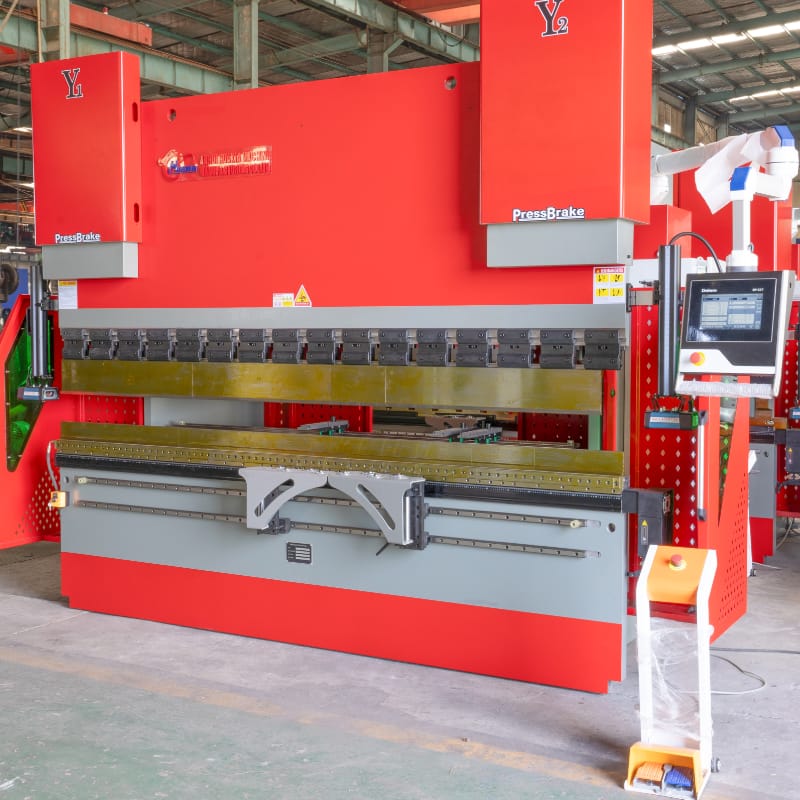

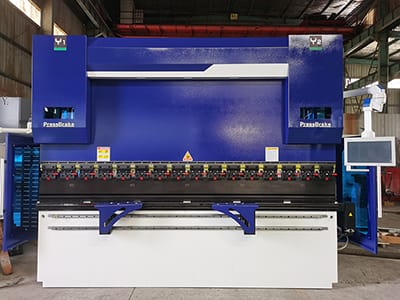

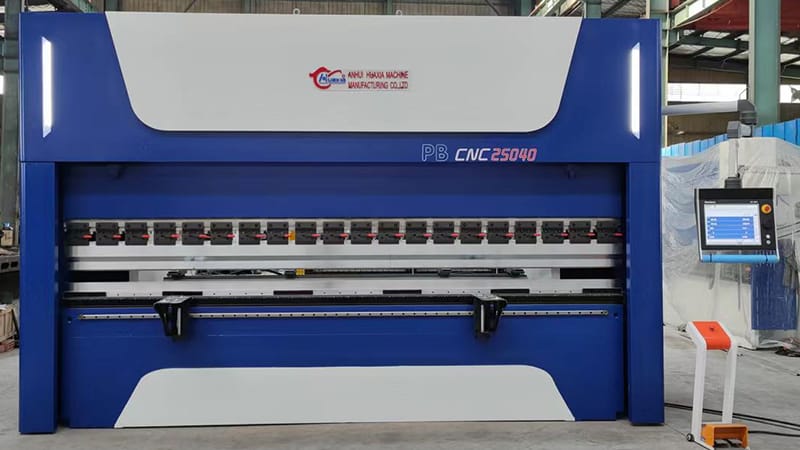

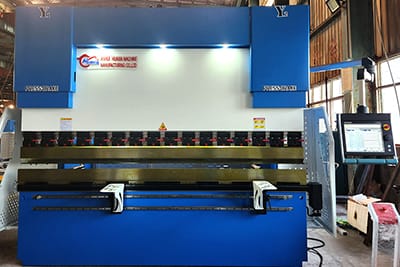

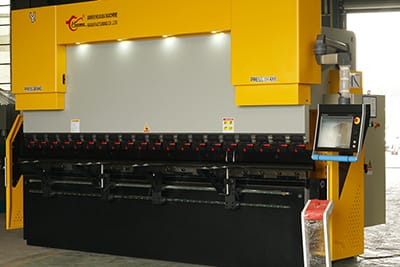

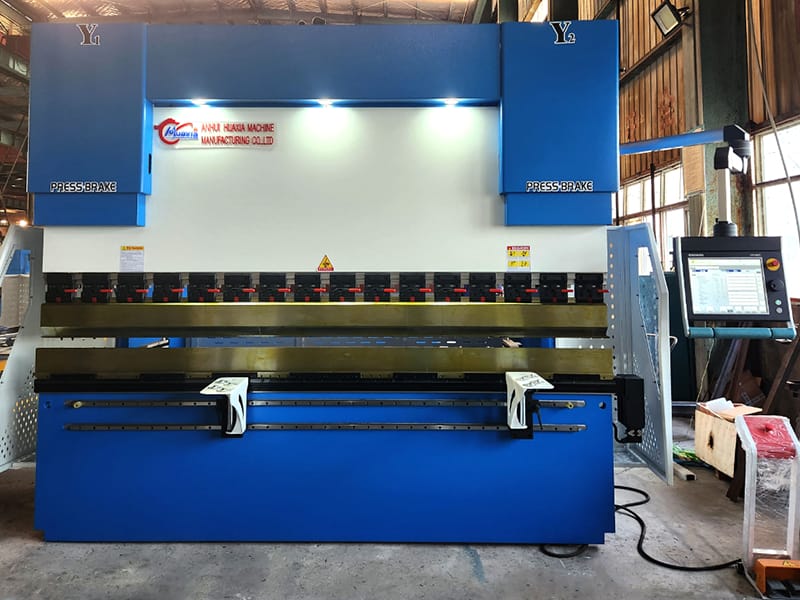

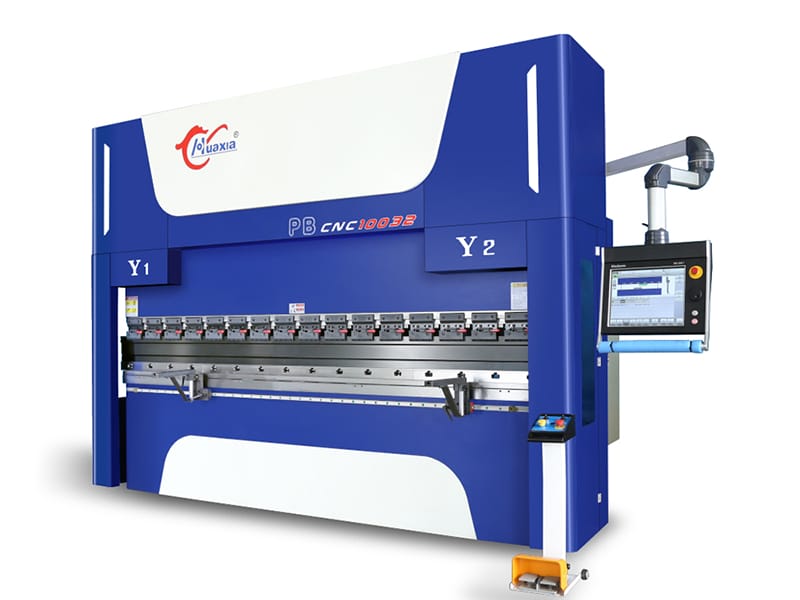

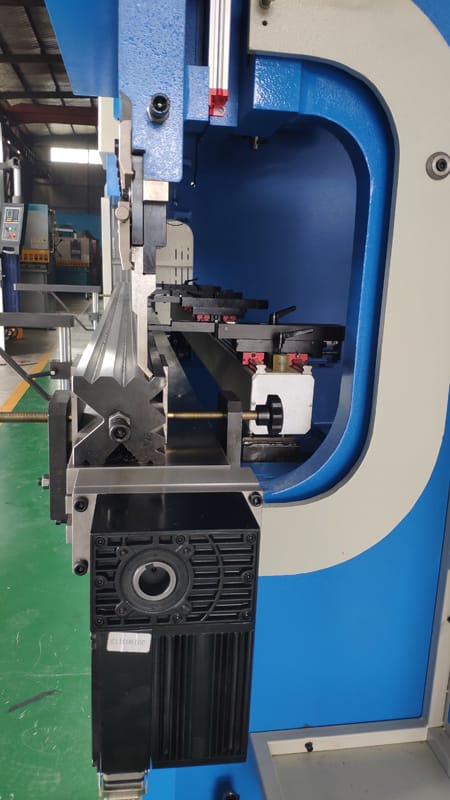

Прецизионный листогибочный пресс с электрическим сервоприводом серии WD67K работает от серводвигателя и используется для сгибания листов металла и придания им различной формы, обеспечивая высокую точность и производительность.
Номинальное усилие (кН)
630-16000
Длина гибки (мм)
2500-8000
Полюсное расстояние (мм)
1600-6400
Глубина захода (мм)
350-600
| Модель | Номинальное усилие кН(кН) | Длина сгиба мм(mm) | Полюсное расстояние(mm) | Глубина захода(mm) | Ход ползунка(mm) | Расстояние над землей (mm) | Габаритная высота пресс-формы (mm) | Мощность кВт | Задний упор×Перемещение по оси(mm) | Задний упор×Скорость перемещения по координате(mm/s) | Размеры (Д x Ш x В) (mm) |
| 63T/2500 | 630 | 2500 | 1900 | 350 | 150 | 800 | 380 | 7.5 | 600 | 100 | 3100x1450x2050 |
| 80T/3200 | 800 | 3200 | 2600 | 350 | 200 | 800 | 380 | 7.5 | 600 | 100 | 3500x1550x2100 |
| 100T/3200 | 1000 | 3200 | 2600 | 400 | 200 | 850 | 420 | 7.5 | 600 | 100 | 3500x1580x2400 |
| 160T/3200 | 1600 | 3200 | 2600 | 400 | 200 | 920 | 420 | 11 | 600 | 100 | 3500x1650x2500 |
| 200T/3200 | 2000 | 3200 | 2600 | 400 | 200 | 920 | 420 | 11 | 600 | 100 | 3500x1680x2550 |
| 250T/3200 | 2500 | 3200 | 2600 | 400 | 200 | 920 | 420 | 18.5 | 600 | 100 | 3500x1700x2600 |
| 320T/3200 | 3200 | 3200 | 1600 | 400 | 200 | 950 | 420 | 18.5 | 600 | 100 | 3500x1800x2730 |
| 400T/4000 | 4000 | 4000 | 3100 | 400 | 200 | 800 | 420 | 30 | 800 | 100 | 4300x2080x2730 |
| 500T/5000 | 5000 | 5000 | 4000 | 500 | 300 | 800 | 600 | 37 | 800 | 100 | 5400x2525x4600 |
| 500T/6000 | 5000 | 6000 | 4800 | 500 | 300 | 800 | 600 | 37 | 800 | 100 | 6500x2525x4200 |
| 500T/7000 | 5000 | 7000 | 5400 | 500 | 300 | 800 | 600 | 91 | 800 | 100 | 7500x2525x4900 |
| 600T/5000 | 6000 | 5000 | 4000 | 500 | 300 | 800 | 600 | 45 | 800 | 100 | 5500x2450x4500 |
| 600T/6000 | 6000 | 6000 | 4800 | 500 | 300 | 800 | 600 | 45 | 800 | 100 | 6500x2450x5100 |
| 600T/7000 | 6000 | 7000 | 5400 | 500 | 300 | 800 | 600 | 45 | 800 | 100 | 7500x2450x5200 |
| 800T/6000 | 8000 | 6000 | 5000 | 600 | 400 | 800 | 800 | 2x30 | 800 | 100 | 6500x2750x5300 |
| 800T/7000 | 8000 | 7000 | 5400 | 600 | 400 | 800 | 800 | 2x30 | 800 | 100 | 7500x2750x5500 |
| 800T/8000 | 8000 | 8000 | 6400 | 600 | 400 | 800 | 800 | 2x30 | 800 | 100 | 8600x2750x5900 |
| 1000T/6000 | 10000 | 6000 | 4800 | 600 | 400 | 800 | 800 | 2x37 | 800 | 100 | 6500x2800x5600 |
| 1000T/7000 | 10000 | 7000 | 5400 | 600 | 400 | 800 | 800 | 2x37 | 800 | 100 | 7500x2800x5800 |
| 1000T/8000 | 10000 | 8000 | 6400 | 600 | 400 | 800 | 800 | 2x37 | 800 | 100 | 8500x2900x6100 |
| 1200T/6000 | 12000 | 6000 | 5000 | 600 | 400 | 800 | 800 | 2x45 | 800 | 100 | 6500x3100x5850 |
| 1200T/7000 | 12000 | 7000 | 5400 | 600 | 400 | 800 | 800 | 2x45 | 800 | 100 | 7500X3100X6550 |
| 1200T/8000 | 12000 | 8000 | 6400 | 600 | 400 | 800 | 800 | 2x45 | 800 | 100 | 8500X3100X7150 |
| 1600T/6000 | 16000 | 6000 | 4800 | 500 | 400 | 800 | 800 | 2x55 | 800 | 100 | 6500x3300x6500 |
| 1600T/7000 | 16000 | 7000 | 5400 | 500 | 400 | 800 | 800 | 2x55 | 800 | 100 | 7500x3300x7000 |
| 1600T/8000 | 16000 | 8000 | 6400 | 500 | 400 | 800 | 800 | 2x55 | 800 | 100 | 8500x3300x8000 |

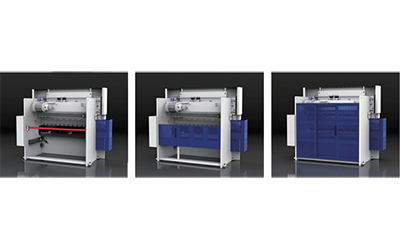

Листогибочный пресс WD67K имеет цельный сварной и обработанный корпус. Для основных элементов устройства проведен анализ с помощью программного обеспечения ANSYS методом анализа конечных элементов, благодаря чему отобраны наиболее надежные и точные элементы.
Система цифрового управления от голландской компании DELEM, итальянской компании ESA или швейцарского производителя CYBELEC позволяет осуществлять графическое программирование угла сгибания, компенсирование угловой коррекции, автоматическое вычисление давления сгибания, автоматическое регулирование, автоматическое вычисление деформационной компенсации рабочего стола, длины обрабатываемой детали, силы давления на основание, величину отверстия в открытом состоянии, автовозврат заднего упора и т.д.

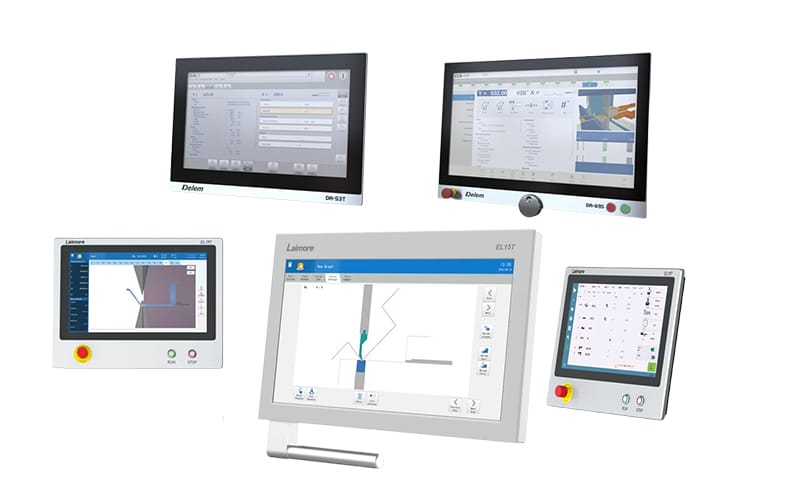

Система ЧПУ DA53TX, DA66S, DA69S (опционально)

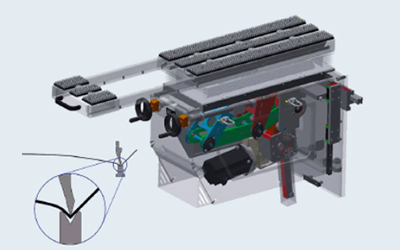

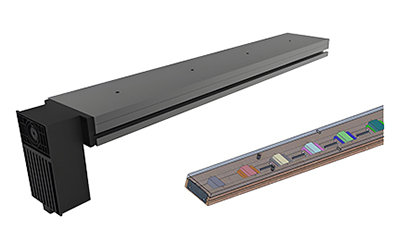

V –образная ось компенсирующего устройства рабочей поверхности представляет собой ось цифрового управления, которая может регулировать бомбирование и таким образом компенсировать изгибание.
Согласно давлению сгибания детали система цифрового управления рассчитывает необходимую компенсацию, автоматически контролирует соответствующее перемещение клинового узла, осуществляя эффективную компенсацию отклоняющегося ползуна и деформации верхнего затвора. Как следствие, обеспечивается идеальное сгибание обрабатываемой детали.

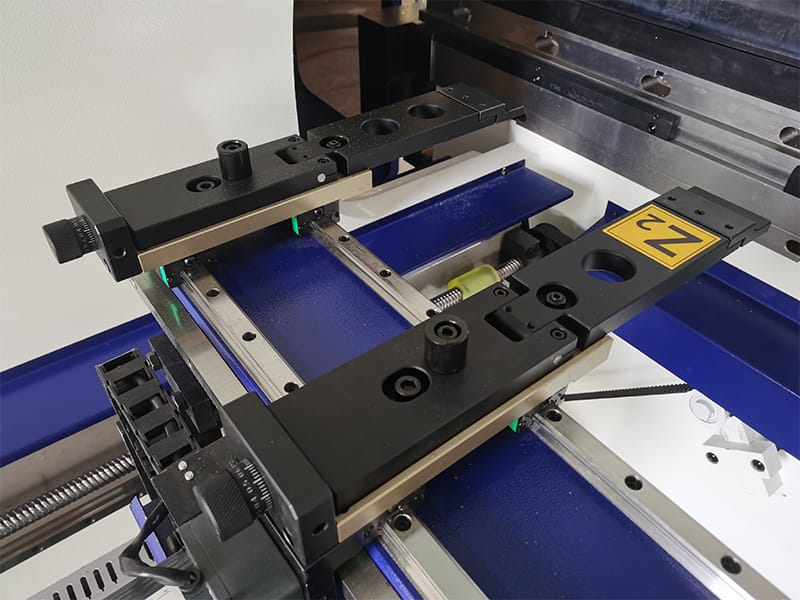

Задний упор листогиба может быть расширен до оси 6 + 1. Регулировка системы компенсации прогиба осуществляется контроллером.
Система поддержки листа (опция)
Практичная и полезная помощь при работе

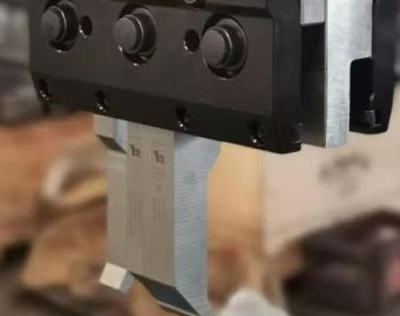

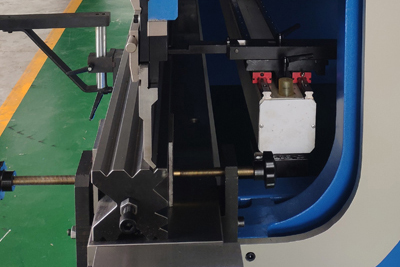

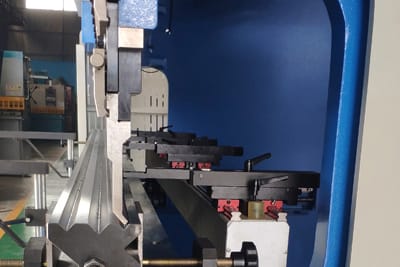

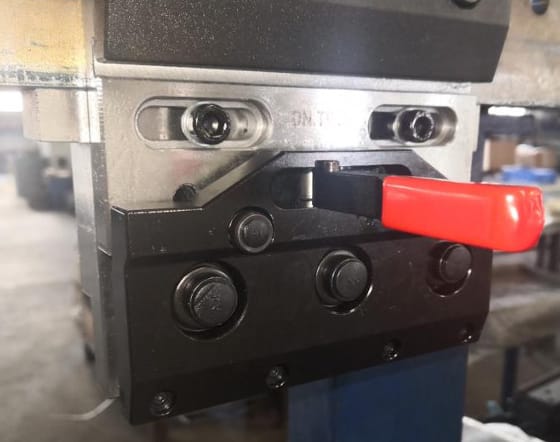

Быстрозажимное крепление с одной стороны
Быстрозажимное крепление с двух сторон (опционально)

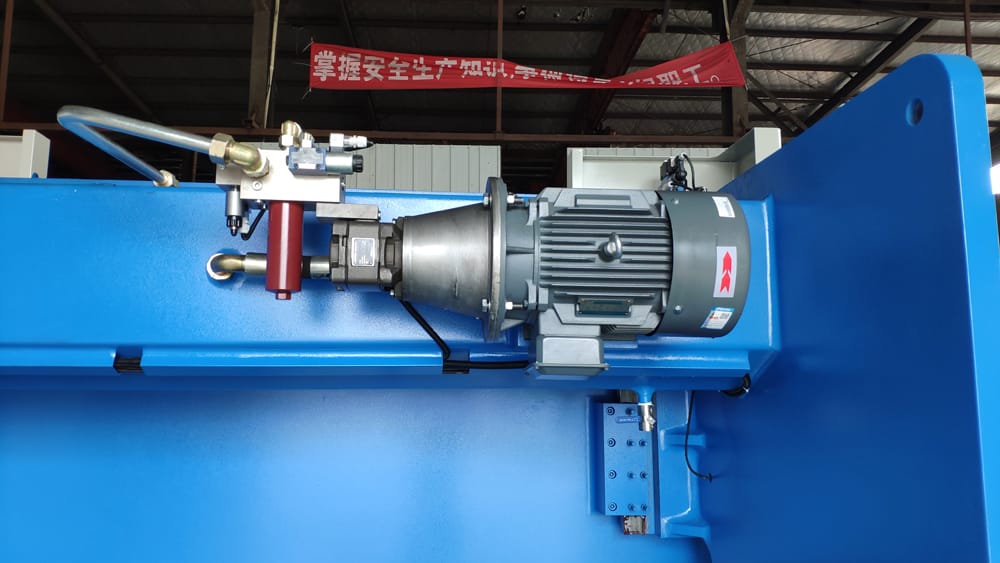

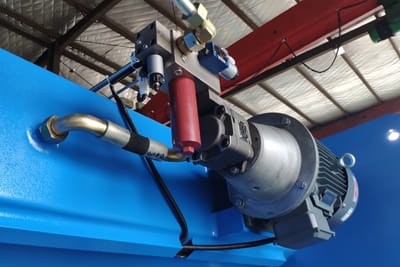

Гидравлическая система Bosch Rexroth

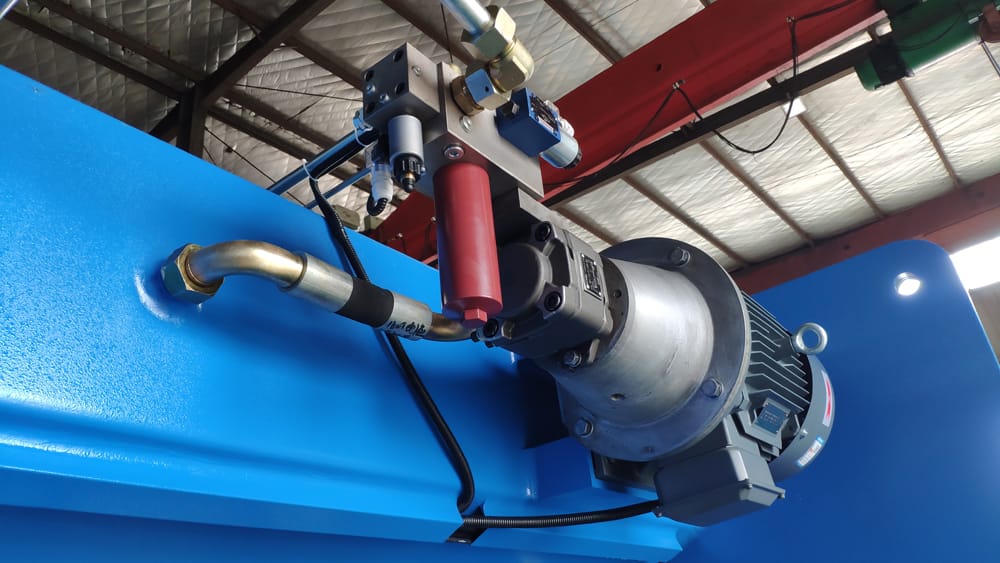

Масляный насос

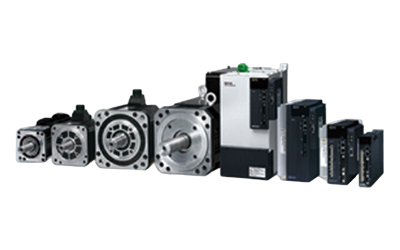

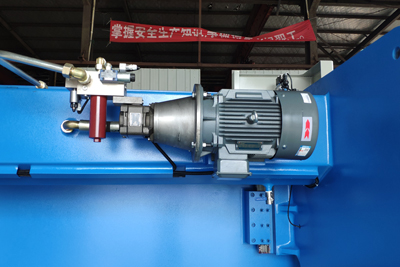

Электродвигатель Siemens

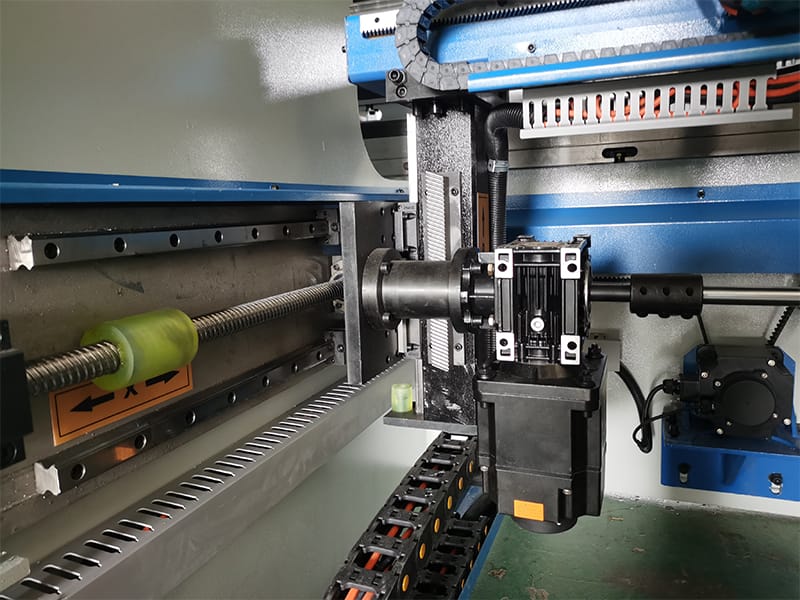

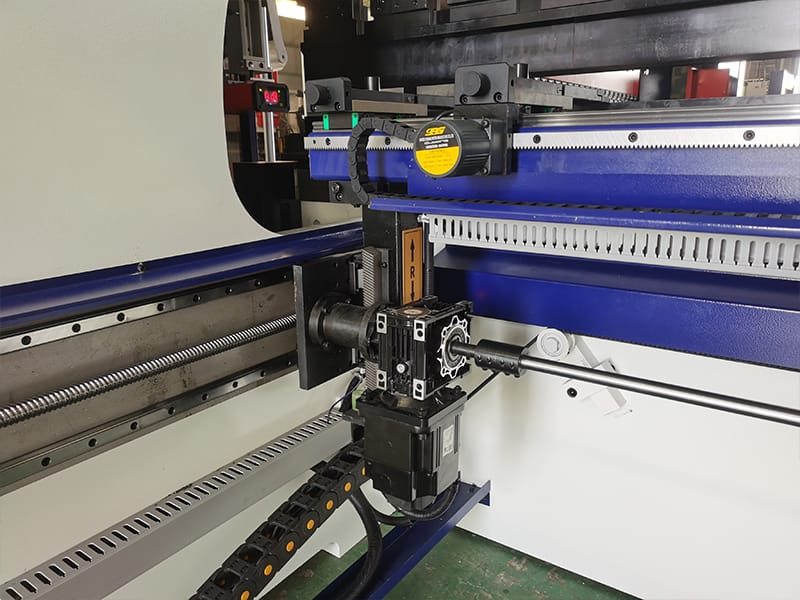

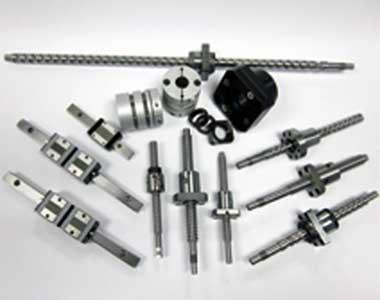

Линейные направляющие, прецизионный шариковый винт

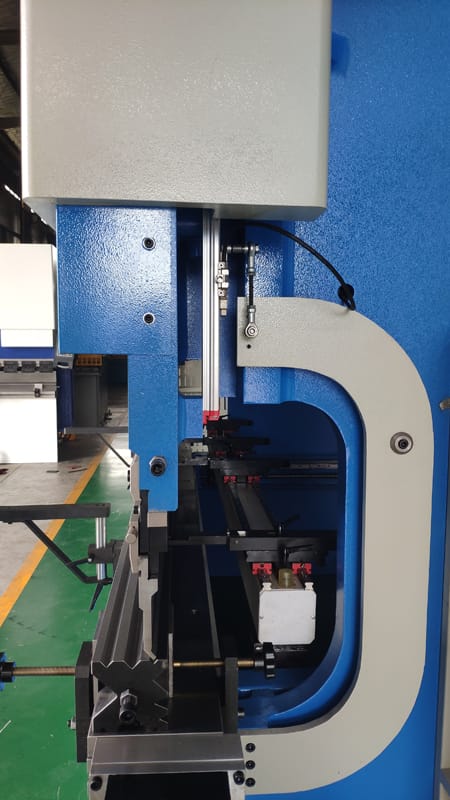

Высокоточный линейный энкодер

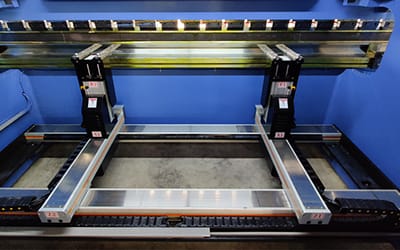

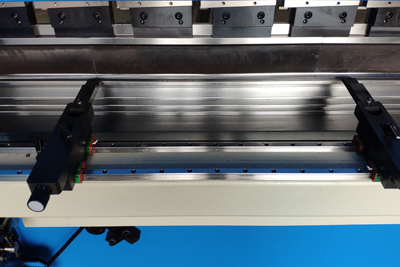

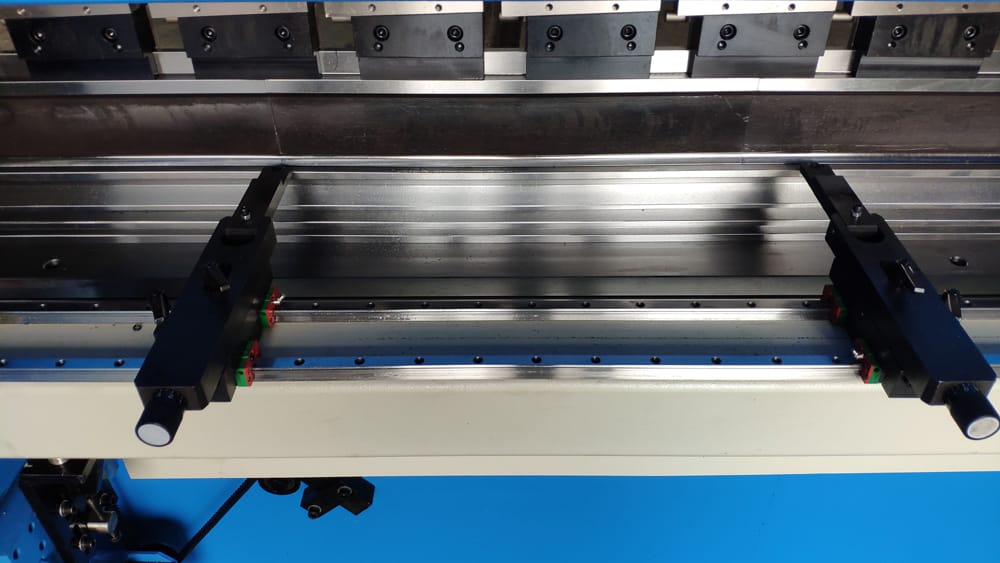

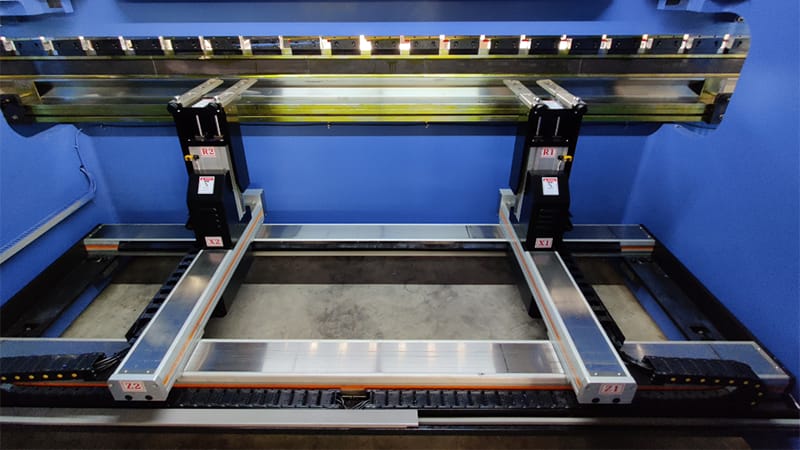

Полностью автоматический задний упор Есть вопросы по нашим металлообрабатывающим станкам? Мы с радостью поможем вам выбрать оптимальное решение для вашего бизнеса. Свяжитесь с нами прямо сейчас!
Ответ: Листогибочные прессы Huaxia оснащаются ЧПУ-системами DELEM (Нидерланды), ESA (Италия), CYBELEC (Швейцария).
Преимущества:
Ответ: Листогибы с ЧПУ обеспечивают программное управление, точную повторяемость и подходят для серийного производства. Гидравлические прессы — более универсальны и экономичны, подходят для широкого спектра задач.
Ответ: Длина гибочного стола — от 500 до 18 000 мм, усилие — от 20 до 3500 тонн. Модель подбирается индивидуально.
Ответ: Углеродистая сталь, нержавеющая сталь, алюминиевые и медные листы. Конкретная модель зависит от толщины и требований к гибке.
Ответ: Да, мы предлагаем индивидуальную настройку: внешний вид, цвет, конфигурация, ЧПУ и другая комплектация. OEM-варианты возможны.
