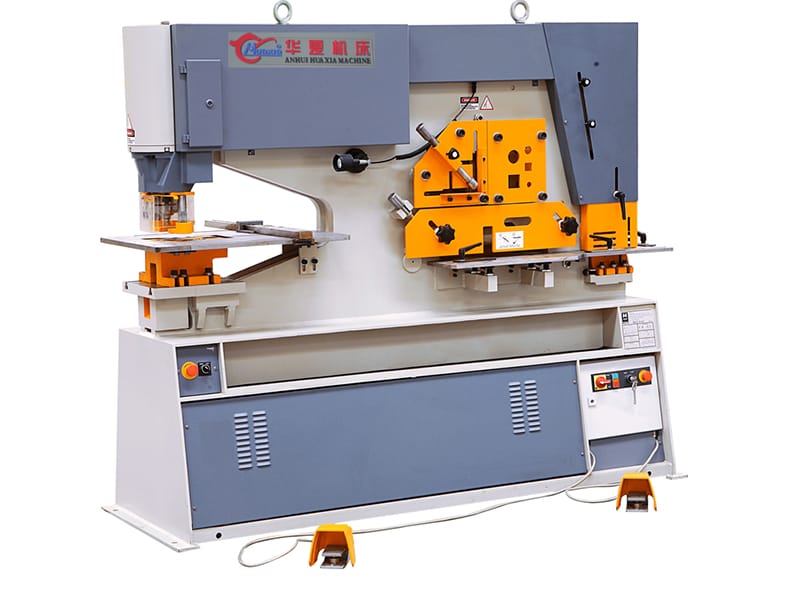

Гидравлические пресс-ножницы комбинированные
  • Гидравлические пресс-ножницы комбинированные
  • Гидравлические пресс-ножницы комбинированные
  • Гидравлические пресс-ножницы комбинированные

    • Гидравлические пресс-ножницы комбинированные
    (Steel Plate Punching, Shearing, Notching Machine)

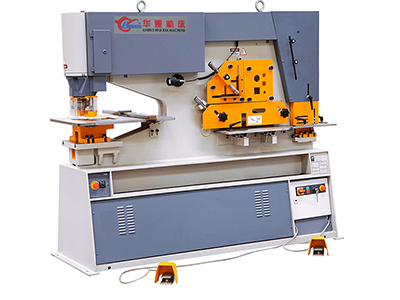

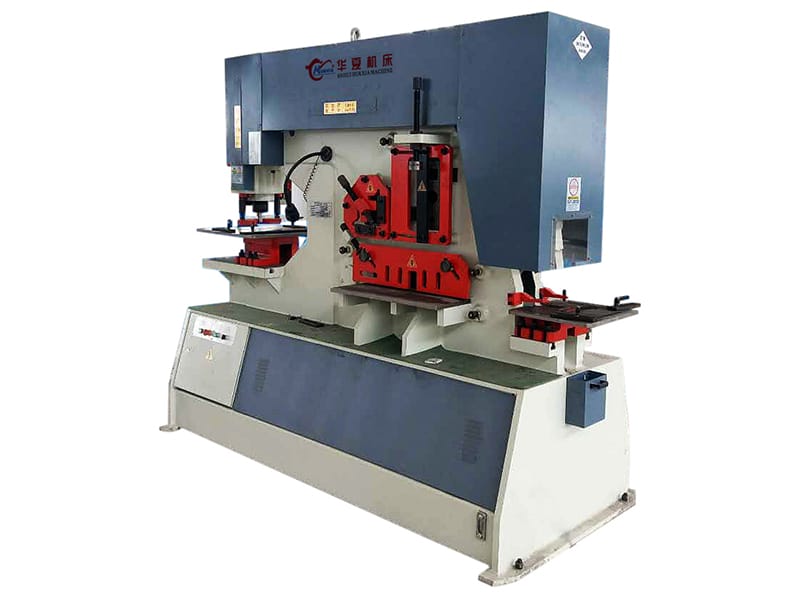

    Гидравлические пресс-ножницы комбинированные с гидравлической трансмиссией позволяют осуществлять резку, пробивку отверстий и штамповать стальные пластины, квадратную сталь, круглую сталь, уголковую сталь, швеллерную сталь и двутавровое железо. Устройство укомплектовано манометром.

    • Q35Y-16

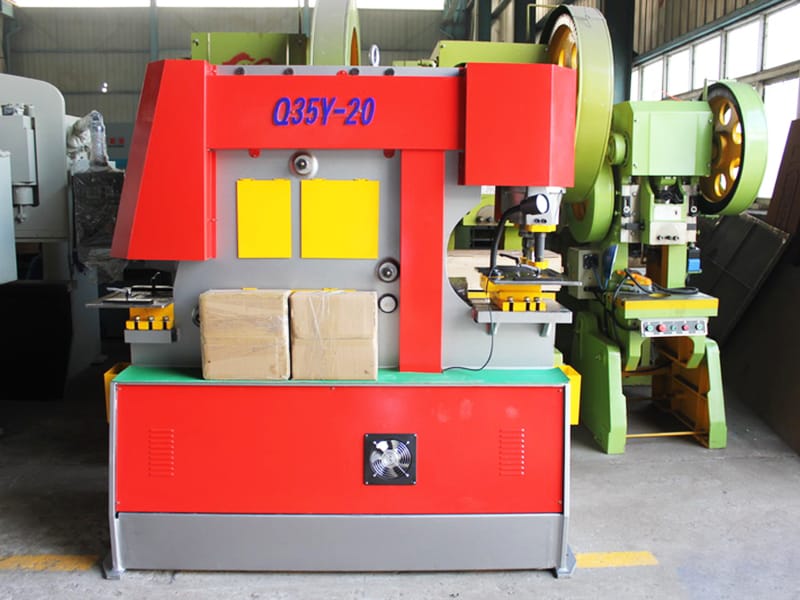

    • Q35Y-20
    • Q35Y-30
    • Q35Y-50
    Для получения дополнительной информации, пожалуйста, свяжитесь с нами.
    Технологические возможности
    Материал QC35Y-16 QC35Y-20 QC35Y-30 QC35Y-50
    Круглая сталь мм 45 50 65 80
    Квадратная сталь мм 40×40 50×50 55×55 70×70
    Равнополочная угловая сталь (обрезание под углом 90 º) 120×120×12 140×140×12 180×180×16 200×200×20
    Равнополочная угловая сталь (обрезание под углом 45 º) 50×50×5 50×50×5 80×80×8 100×100×20
    Тавровое железо (обрезание под углом 90 º) 125×125×12 140×140×12 180×180×16 200×200×20
    Тавровое железо (обрезание под углом 45º) 60×60×8 70×70×10 80×80×10 100×100×20
    Резка двутаврового железа мм 120×74×5 160×86×6 280×124×10.5 400×200×16
    Стальной профиль мм 120×53×5.5 160×60×6.5 280×86×11.5 400×200×16
    Технические способности

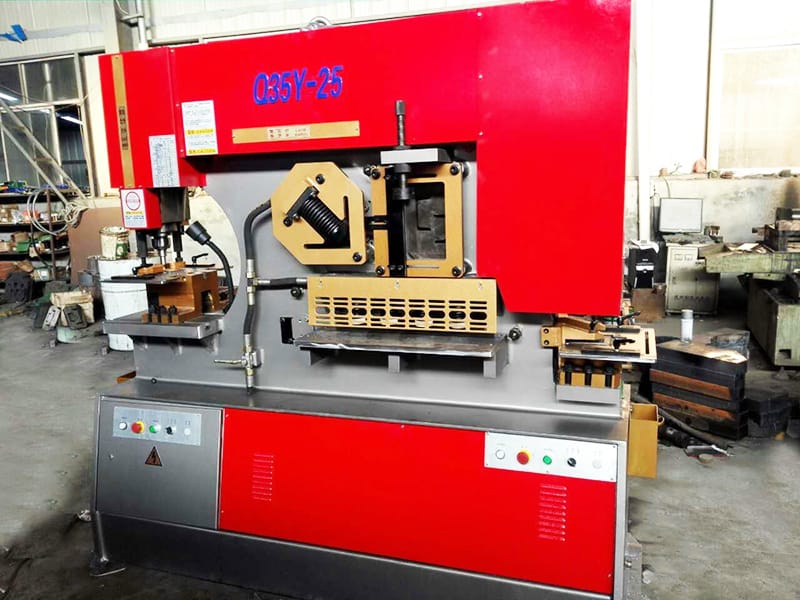

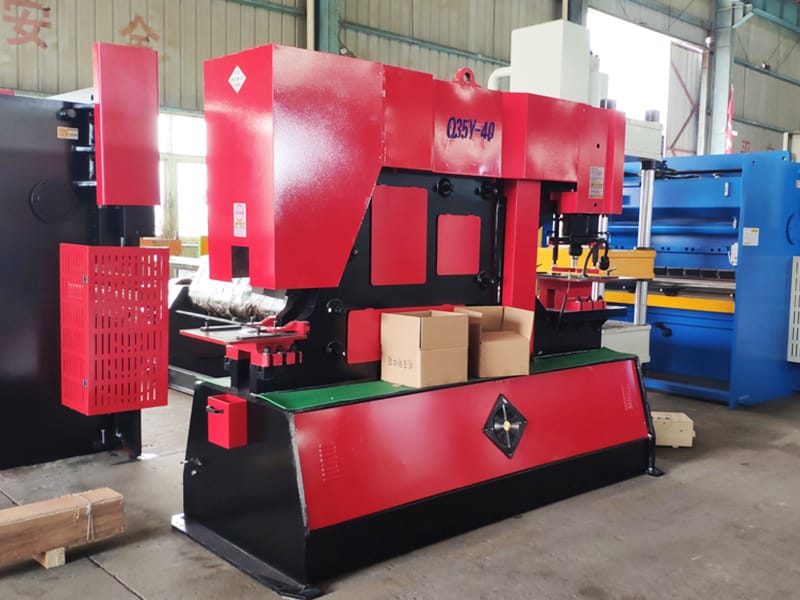

    Модель Q35Y-16 Q35Y-20 Q35Y-25 Q35Y-30 Q35Y-40 Q35Y-50
    Давление пробивания (тонн) 60 90 120 160 200 250
    Максимальная толщина стальной пластины (мм) 16 20 25 30 40 50
    Прочность стальной пластины ≤450 ≤450 ≤450 ≤450 ≤450 ≤450
    Угол резки 7° 8° 8° 8° 8° 8°
    Размер одного шага резки (Tолщина x Ширина) (мм) 16x25
    8x400     		20x330
    10x480     		25x330
    16x600     		30x355
    20 x 600     		40x335
    30x600     		30x600
    Ход ползуна (мм) 80 80 80 80 100 80
    Число шагов (мин-l) 11-20 12-20 8-18 6-16 6-16 8-12
    Глубина захода (мм) 300 355 400 600 600 600
    Толщина пробивки 18 22 28 30 38 50
    Максимальный диаметр пробивания (мм) 25 30 35 38 40 35
    Главный двигатель (кВт) 5.5 5.5 7.5 11 18.5 32
    Размеры (ДxШxВ) (мм) 1730x820 x 1900 1900x900 x 1950 2355x960 x 2200 2800x1100 x 2500 2800x1100 x 2500 3000x1150 x 2600
    Вес нетто (кг) 1800 2400 4000 6500 8000 12500
    Фотогалерея

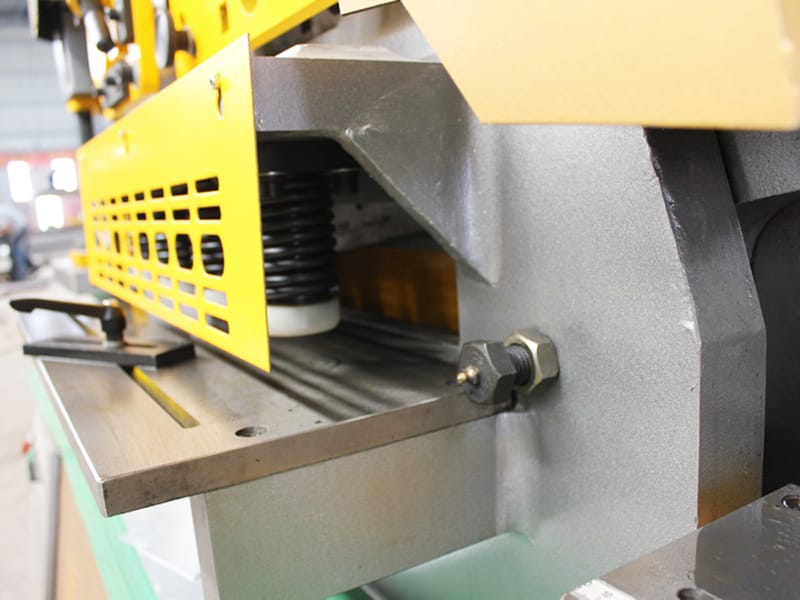

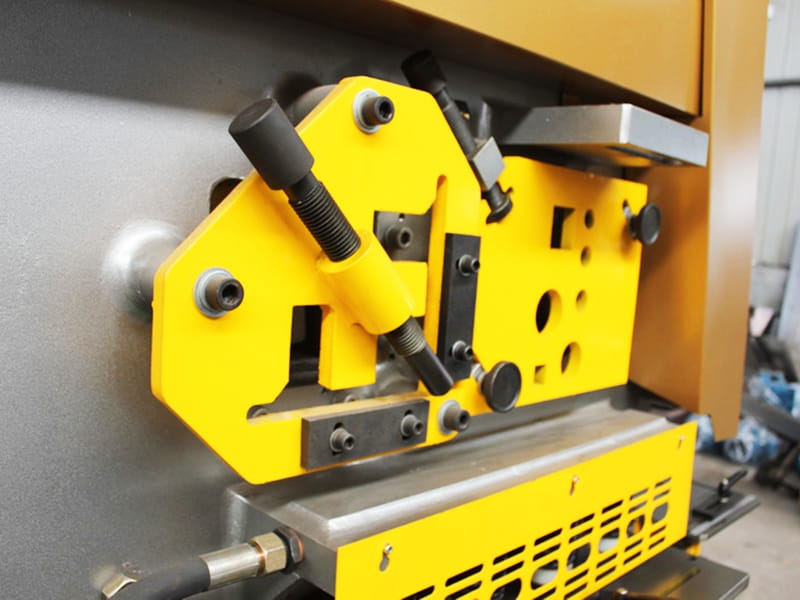

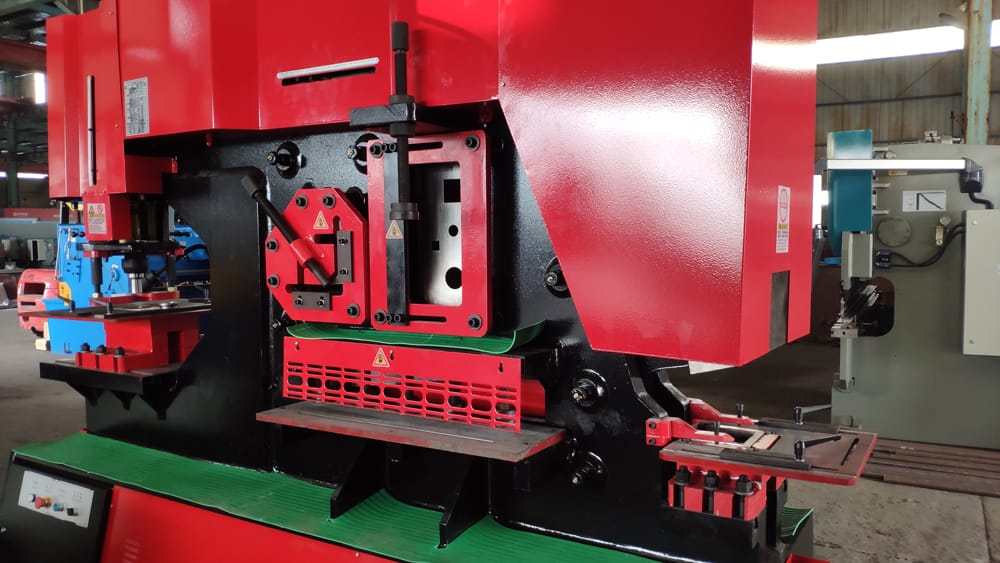

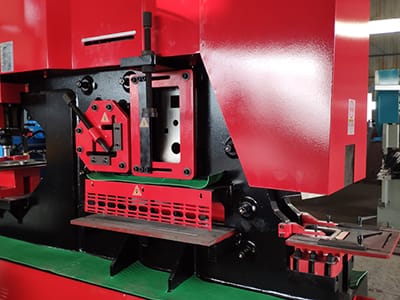

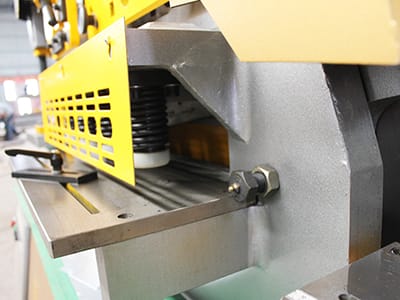

    Гидравлические пресс-ножницы комбинированные
