Высокоскоростная и высокоточная гибка труб под управлением интеллектуальной системы ЧПУ

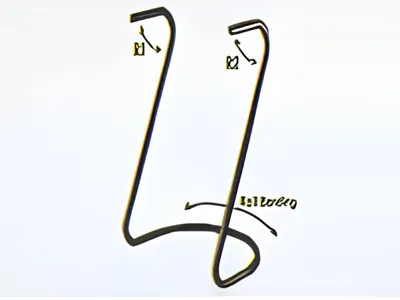

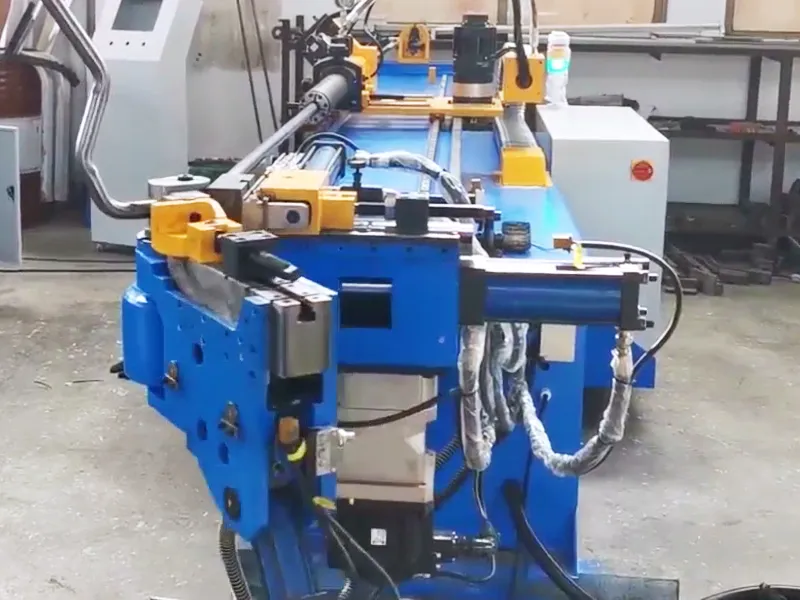

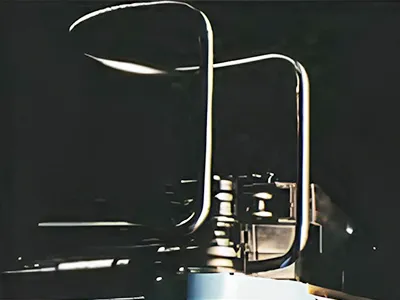

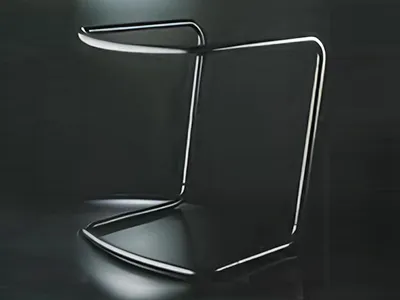

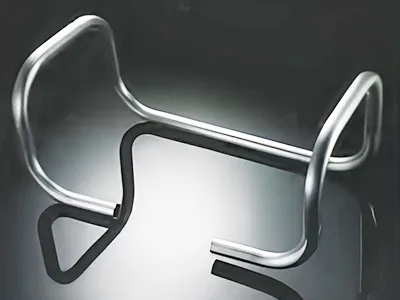

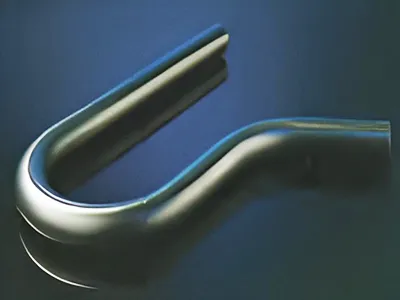

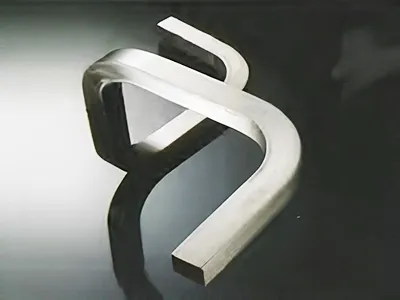

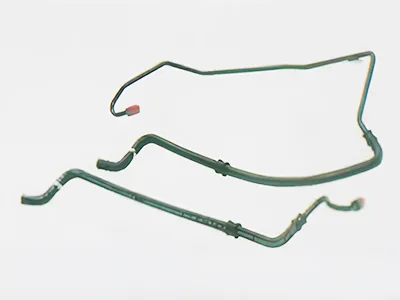

Станок для гибки труб с числовым программным управлением (ЧПУ) обеспечивает скорость гибки до 85°/сек и точность до ±0,1°. Подходит для различных технологических задач и широко применяется в производстве автокомпонентов, спортивного инвентаря, мебели, медицинского оборудования и строительной техники.
Основой оборудования служит система ЧПУ, обеспечивающая программируемое управление, интуитивно понятный интерфейс оператора, настройку параметров обработки и функции самодиагностики. Такая архитектура повышает производительность и качество гибки, снижая трудоёмкость и сложность эксплуатации.

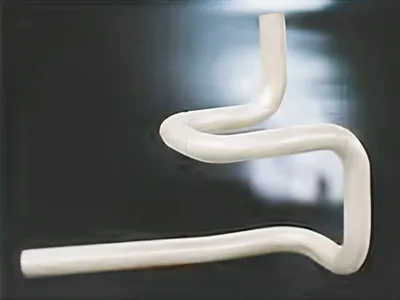

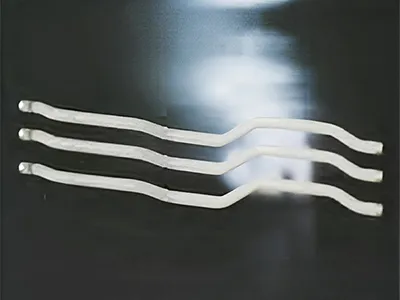

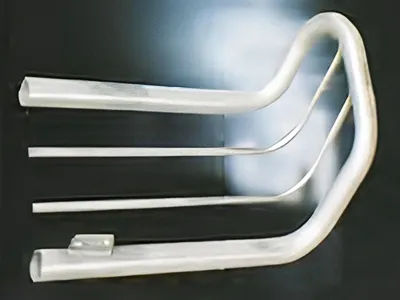

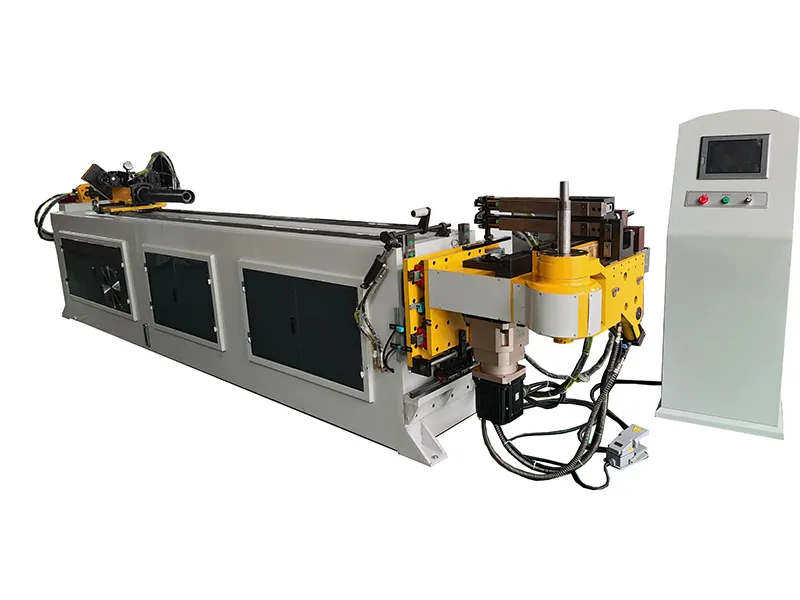

Станок серии Multi-S оснащён многослойной оснасткой и управляется либо серводвигателями, либо гидравлическими сервоклапанами пропорционального действия — в зависимости от модели. Обеспечивает многокоординатное управление и способен гнуть трубы диаметром до 325 мм.
В комплект входит промышленный ПК (IPC) и сенсорный дисплей, обеспечивающие удобство в управлении и настройке технологических параметров.
| Модель | DW63CNC-5A-3S | DW75CNC-5A-3S | DW89CNC-5A-3S | DW115CNC-5A-3S | |
| Максимальная способность гибки (диаметр × толщина стенки) | ∅63 мм ×4 мм | ∅75 мм ×4 мм | ∅89 мм × 8 мм | ∅115 мм × 8 мм | |
| Максимальный радиус гибки | R250 мм | R250 мм | R250 мм | R350 мм | |
| Минимальный радиус гибки | Зависит от диаметра трубы | Зависит от диаметра трубы | Зависит от диаметра трубы | Зависит от диаметра трубы | |
| Максимальный угол гибки | 190° | 190° | 190° | 190° | |
| Максимальная длина подачи | 3000 мм | 3000 мм | 3000 мм | 3000 мм | |
| Метод подачи | Прямая подача или подача с зажимом | Прямая подача или подача с зажимом | Прямая подача или подача с зажимом | Прямая подача или подача с зажимом | |
| Скорость работы | Гибка | до 85°/сек | до 40°/сек | до 30°/сек | до 30°/сек |
| Поворот | до 200°/сек | до 160°/сек | до 160°/сек | до 160°/сек | |
| Подача | до 1000 мм/сек | до 800 мм/сек | до 800 мм/сек | до 800 мм/сек | |
| Точность работы | Гибка | ±0.1° | ±0.1° | ±0.1° | ±0.1° |
| Поворот | ±0.1° | ±0.1° | ±0.1° | ±0.1° | |
| Подача | ±0.1 мм | ±0.1 мм | ±0.1мм | ±0.1 мм | |
| Метод ввода данных | 1. XYZ-координаты 2. Данные YBC | 1. XYZ-координаты 2. Данные YBC | 1. XYZ-координаты 2. Данные YBC | 1. XYZ-координаты 2. Данные YBC | |
| Метод гибки | Серво-гибка 1 кВт (более 3 осей) | Серво-гибка 2 кВт (более 3 осей) | Серво-гибка 5 кВт (более 3 осей) | Серво-гибка 5 кВт (более 3 осей) | |
| Мощность сервопривода поворота | 750 Вт | 1 кВт | 1.5 кВт | 1.5 кВт | |
| Мощность сервопривода подачи | 1 кВт | 1.5 кВт | 2 кВт | 3.5 кВт | |
| Максимальное количество гибов | 16 гибов (ПЛК) 33 гиба (промышленный ПК) | ||||
| Объём памяти гибов | 1000 (ПЛК) 2 миллиона (промышленный ПК) | ||||
| Мощность гидравлического двигателя | 5.5 кВт | 7.5 кВт | 11 кВт | 22 кВт | |
| Максимальное давление системы (регулируемое) | 12 МПа | 12 МПа | 14 МПа | 14 МПа | |
| Разница радиусов гибки | До 80 мм | До 90мм | До 100 мм | До 110 мм | |
| Масса станка | 3800 кг | 4500 кг | 5500 кг | 8000 кг | |
| Габариты станка | 5200×1300×1750 мм | 5200×1350×1230 мм | 5650×1350×1360 мм | 5700×1350×1400 мм | |
Станок этой серии обеспечивает выполнение гибки методом протяжки и методом прокатки, что позволяет формировать трубы сложной геометрии и с большим радиусом изгиба. Оборудование предназначено для широкого спектра задач, где требуется высокая точность и стабильность при гибке.
Протяжной способ гибки позволяет вытягивать трубу вдоль направляющей, формируя плавные криволинейные участки, а роликовая гибка используется для создания дуг большого радиуса и изогнутых профилей. Такое сочетание технологий делает станок универсальным решением для предприятий, работающих с нестандартными трубными конструкциями в различных отраслях — от машиностроения до архитектурных конструкций.
| Модель | DW25CNCX4A-3SV | DW38CNCX4A-3SV | DW50CNCX4A-3SV | DW63CNCX4A-3SV | DW75CNCX4A-3SV | ||
| Максимальная способность гибки (диаметр × толщина стенки) | ∅25×1.6 мм | ∅38×2 мм | ∅50×2 мм | ∅63×3 мм | ∅75 мм×3 мм | ||
| Максимальная длина подачи | 1500 | 2500 | 3000 | 3000 | 3000 | ||
| Радиус гибки | Гибка | Круглая труба | 1.5D-4D | 1.5D-54D | 1.5D-5D | 1.5D-5D | 1.5D-3.3D |
| Прямоугольная труба | 2.5D-4D | 2D-5D | 2.5D-5D | 2D-4D | 2.5D-3.3D | ||
| Протяжная / роликовая гибка | Круглая труба | 6D-∞ | 6D-∞ | 6D-∞ | 6D-∞ | Full scale | |
| Прямоугольная труба | 8D-∞ | 7D-∞ | 7D-∞ | 8D-∞ | 10D-∞ | ||
| Максимальный радиус гибки | 120 | 175 | 200 | 250 | 300 | ||
| Максимальный угол гибки | 190° | 190° | 190° | 190 | 190° | ||
| Точность гибки | ±0.1° | ±0.1° | ±0.1° | ±0.1° | ±0.1° | ||
| Точность поворота | ±0.1° | ±0.1° | ±0.1° | ±0.1° | ±0.1° | ||
| Точность подачи | ±0.1 мм | ±0.1 мм | ±0.1 мм | ±0.1 мм | ±0.1 мм | ||
| Габариты станка | 300×950×145 см | 380×135×122 см | 430×90×130 см | 430×90×140 см | 450×191×185 см | ||
| Масса станка | 1500 кг | 3600 кг | 4500 кг | 5500 кг | 7500 кг | ||
Профилегибочный станок представляет собой многофункциональное оборудование для предварительной гибки, прокатной гибки и калибровки различных профилей в одном рабочем цикле.
Станок для гибки труб с программным управлением (ПУ) оснащён одним гидравлическим гибочным узлом и предназначен для производства асимметричных трубных изделий.
