Линия поперечной резки металла

Линия поперечной резки – это высокоэффективная система, предназначенная для разматывания, выравнивания и резки металлических рулонов на плоские листы точных размеров. Наша линия для поперечного раскроя металла легко адаптируется к различным диапазонам ширины, толщины и веса рулонов, а также оснащена передовой технологией выравнивания, полностью удовлетворяя строгим промышленным требованиям к качеству и ровности конечного изделия.

Запрос ценового предложения
Применение

Широко используется в металлопрокатной промышленности, автомобилестроении, производстве бытовой техники, строительных материалов и в центрах обслуживания металлоконструкций.

Процесс работы

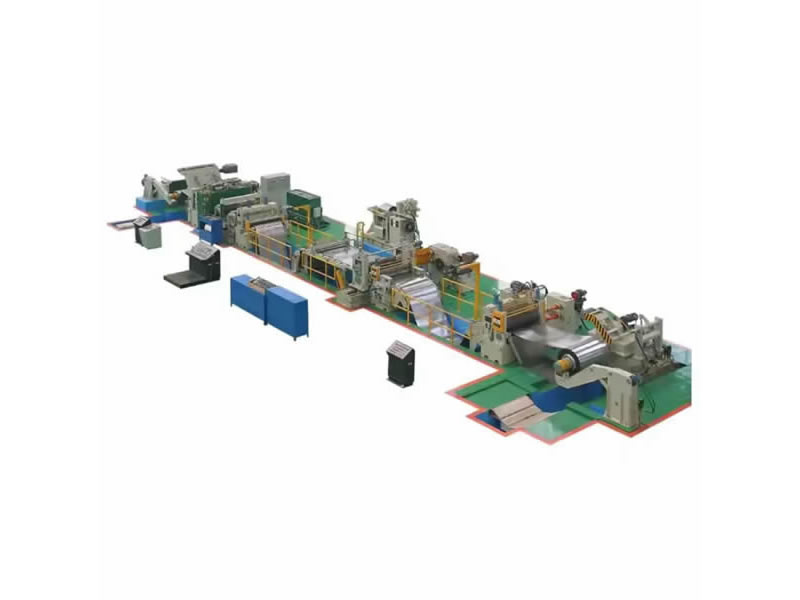

Хранение рулонов → Загрузка рулонов → Разматывание → Портальная подача → Грубая правка восемью роликами → Петлеобразование → Центрирование → Точная правка → Измерение и калибровка → Резка и паллетирование → Подача на подъемный стол → Продольная выгрузка → Упаковка

Варианты линии поперечного раскроя

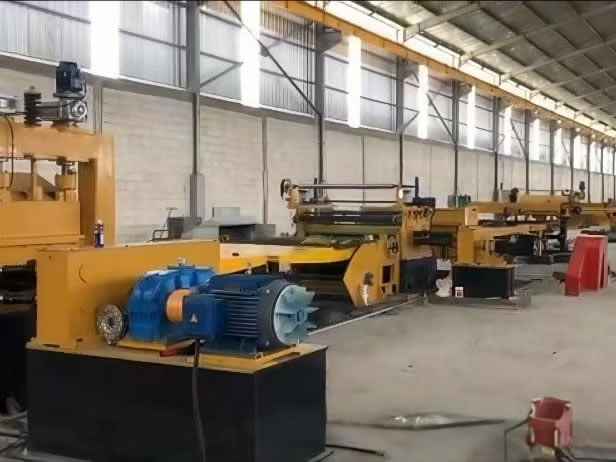

  • Линия поперечной резки горячекатаного проката (Разматывание – Правка – Резка – Укладка) Обрабатываемые материалы: горячекатаные листы, травленые листы, листы из нержавеющей стали, листы для автомобилестроения, листы для судостроения, алюминиевые листы и другое.
    Модель CTL-6 CTL-8 CTL-12 CTL-16 CTL-20/25
    Толщина резки (мм) 1.5-6.0 2-8 3-12 4-16 6-20/25
    Ширина исходного материала (мм) 800-2000 800-2000 800-2000 800-2200 800-2500
    Размер поперечной резки (мм) 1000-6000 1000-8000 1000-12000 2000-14000 2000-14000
    Точность резки (мм) ±1.0 ±1.0 ±1.0 ±1.0 ±1.0
    Диагональные допуски (мм) ±1.0 ±1.0 ±1.5 ±1.5 ±1.5
    Точность выравнивания (мм/м²) < 1.0 < 1.0 < 1.5 < 1.5 < 1.5
    Скорость линии (м/мин) 50 40 40 40 30
    Поддерживаемый вес рулона (т) 20, 30 20, 30 20, 35 20, 35 20, 35

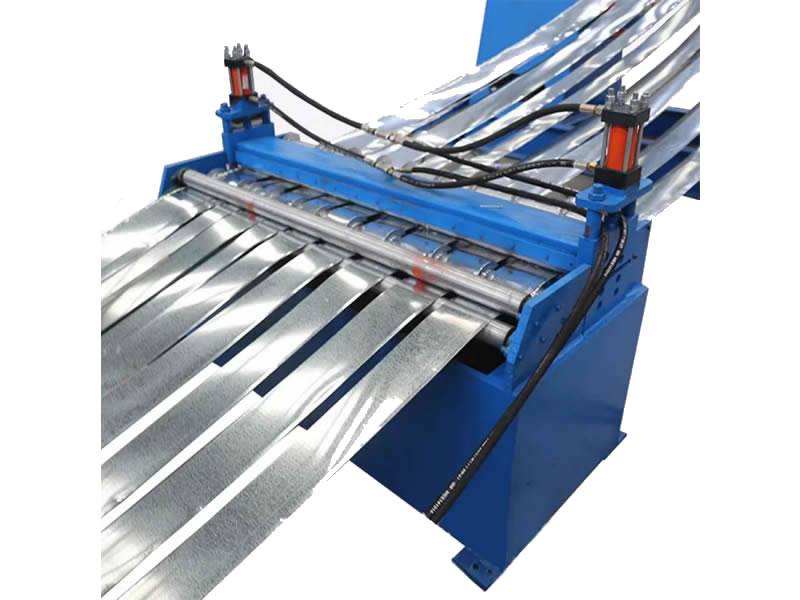

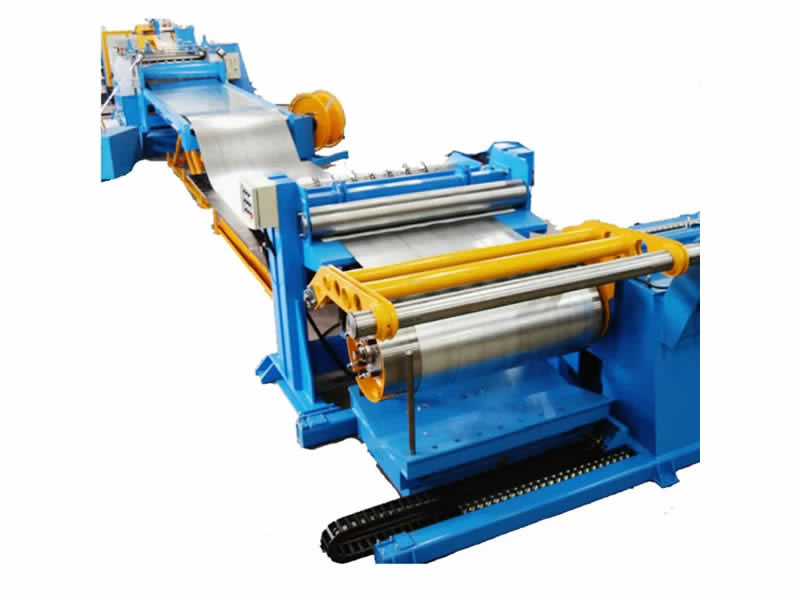

  • Линия поперечной резки холоднокатаного металла (Разматывание – Резка на полосы – Перемотка) Обрабатываемые материалы: холоднокатаные листы, электролитически оцинкованные листы, горячеоцинкованные листы, листы с полимерным покрытием, листы из нержавеющей стали, алюминиевые листы, медные листы и другие.
    Модель CTLS-1 CTLS-2 CTLS-3 CTLS-4
    Толщина резки (мм) 0.15-1.0 0.2-2.0 0.3-3.0 0.5-4.0
    Ширина исходного материала (мм) 300-1250 300-1600 300-1800 300-2000
    Размер поперечной резки (мм) Настраивается
    Точность длины (мм) ±0.05 ±0.05 ±0.10 ±0.10
    Диагональные допуски (мм) < 3% < 3% < 3% < 3%
    Точность выравнивания (мм/м²) ≤1 ≤1 ≤1 ≤1
    Скорость линии (м/мин) 200 200 180 150
    Поддерживаемый вес рулона (т) 10, 15 10, 15, 20 15, 20, 25 20, 25, 30
  • Линия поперечной резки холоднокатаного металла (Разматывание – Выравнивание – Резка – Укладка) Обрабатываемые материалы: холоднокатаные листы, электролитически оцинкованные листы, горячеоцинкованные листы, листы с полимерным покрытием, листы из нержавеющей стали, алюминиевые листы, медные листы и другие.
    Модель CTLV-1 CTLV-2 CTLV-3 CTLV-4
    Толщина резки (мм) 0.2-1.0 0.3-2.0 0.4-3.0 0.5-4.0
    Ширина исходного материала (мм) 300-1250 300-1600 300-1800 300-1800
    Итоговая длина (мм) 300-3000 300-3000 300-4000 400-6000
    Точность длины (мм) ±0.3 ±0.3 ±0.3 ±0.3
    Диагональная точность (мм) ±0.5 ±0.5 ±0.5 ±0.5
    Точность выравнивания (мм/м²) < 1 < 1 < 1 < 1
    Скорость линии (м/мин) 70 60 60 60
    Поддерживаемый вес рулона (т) 5, 10, 15 10, 15, 20 10, 15, 20 20, 25, 30
