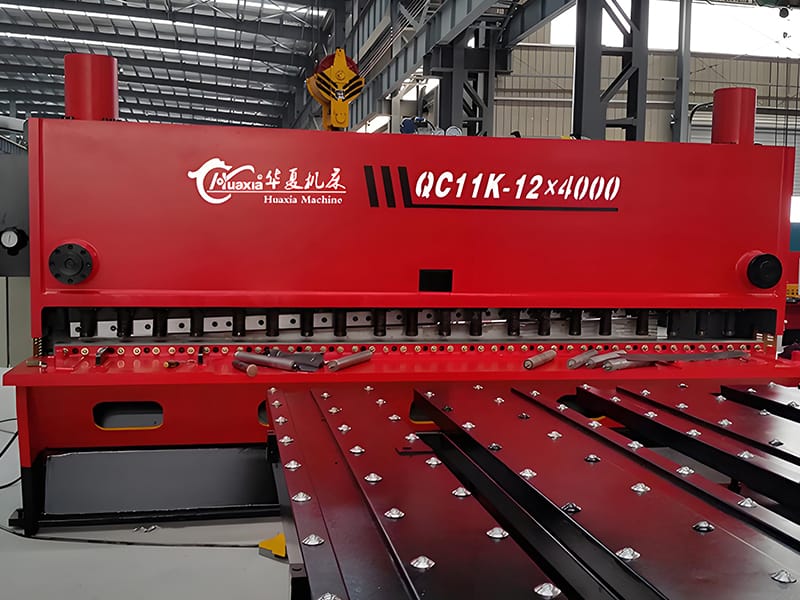

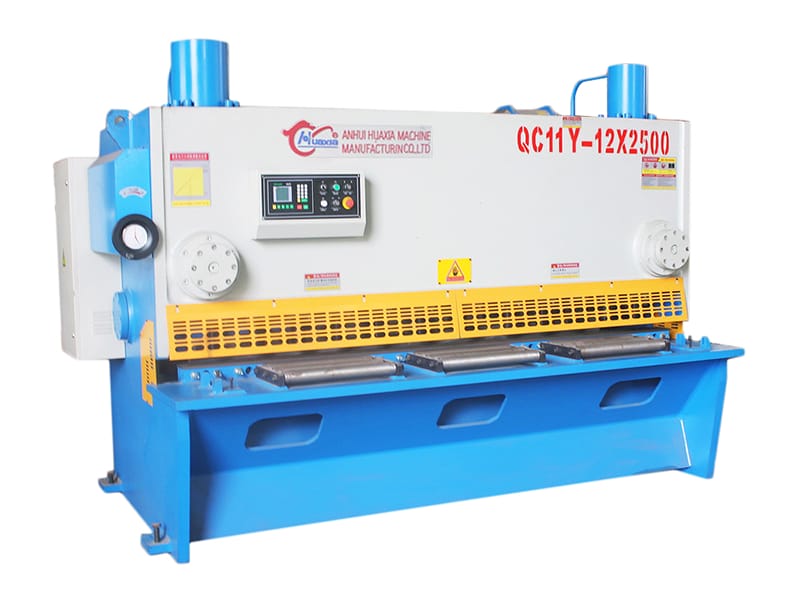

Гидравлические гильотинные ножницы с ЧПУ для резки листового металла QC11K характеризуются сварной конструкцией, прошедшей обработку для снятия напряжения, благодаря чему обеспечивается высокая степень прочности. Устройство удобно в использовании и управляется всего лишь с помощью одной кнопки.

  • 6×3200
  • 8×2500
  • 10×3200
  • 12×4000
Для получения дополнительной информации, пожалуйста, свяжитесь с нами.
Характеристики
  • Основной корпус платформы подачи материала имеет сварное устройство, оно прошло специальную обработку для снятия напряжения с целью повышения прочности.

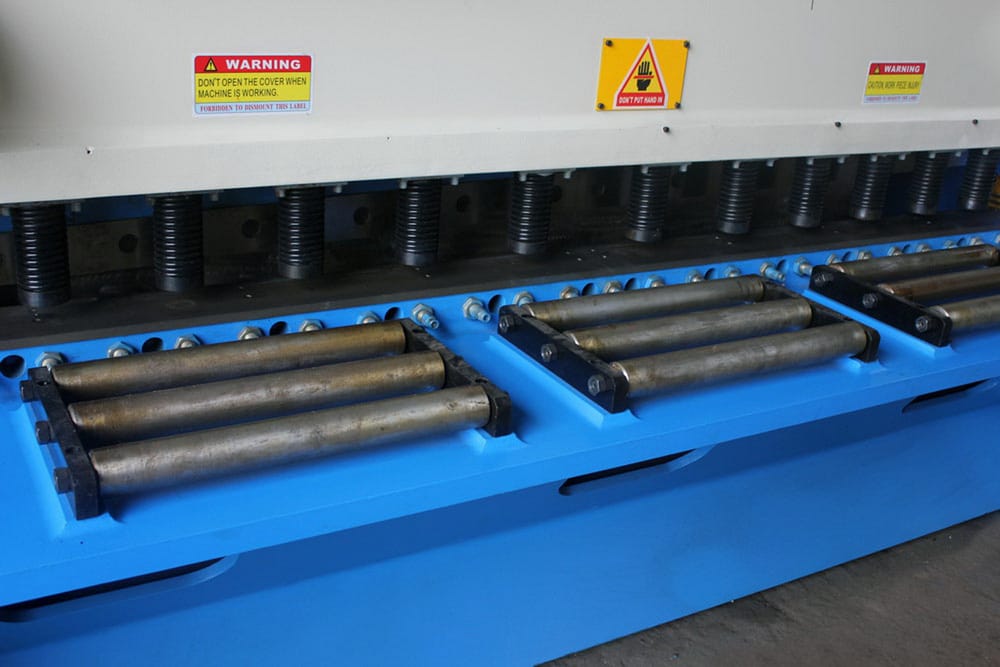

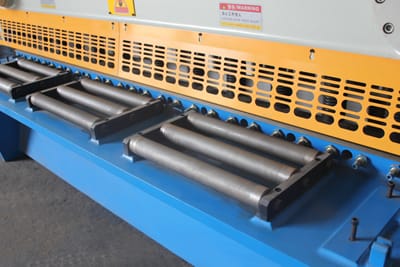

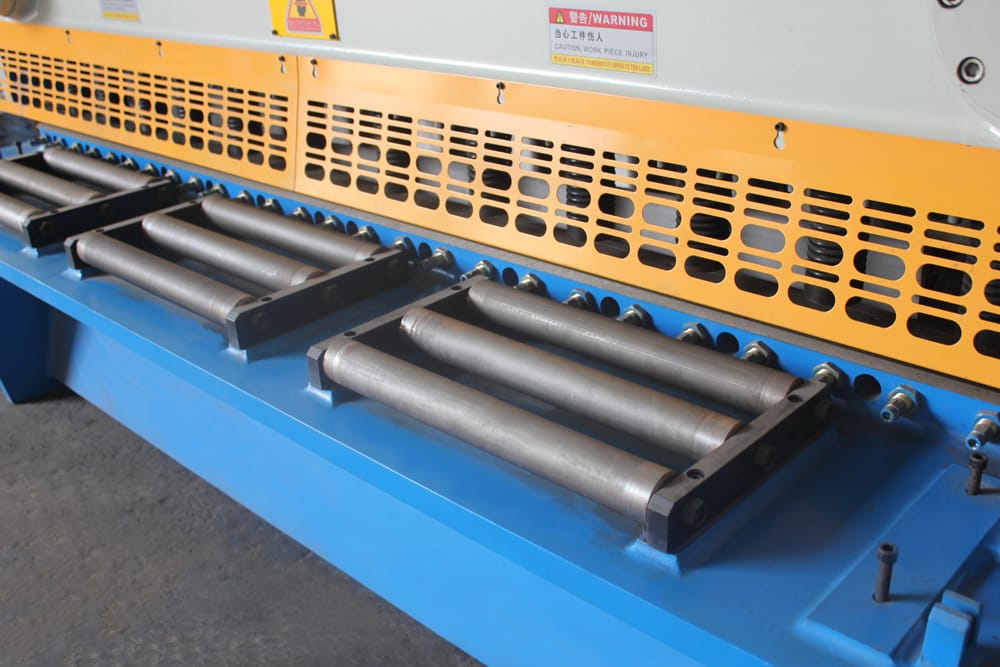

  • За счет шарикового передаточного механизма рабочей платформы, стальные листы перемещаются плавно без сопротивления.
  • Оси X и Y гильотинных ножниц снабжены шарико-винтовой передачей и линейными направляющими.

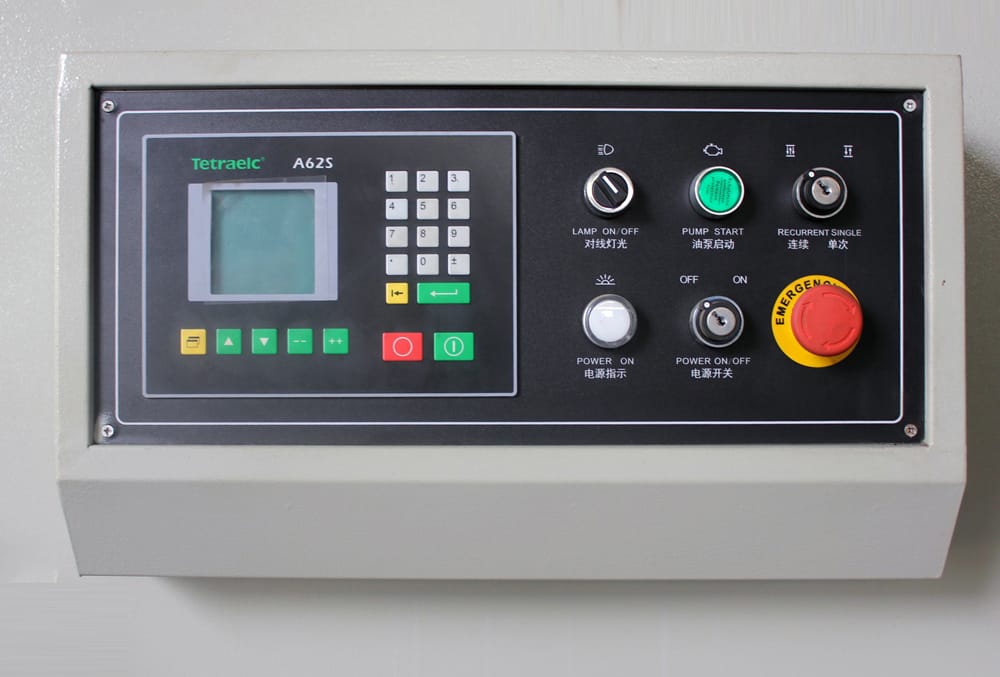

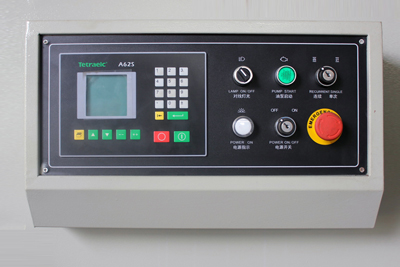

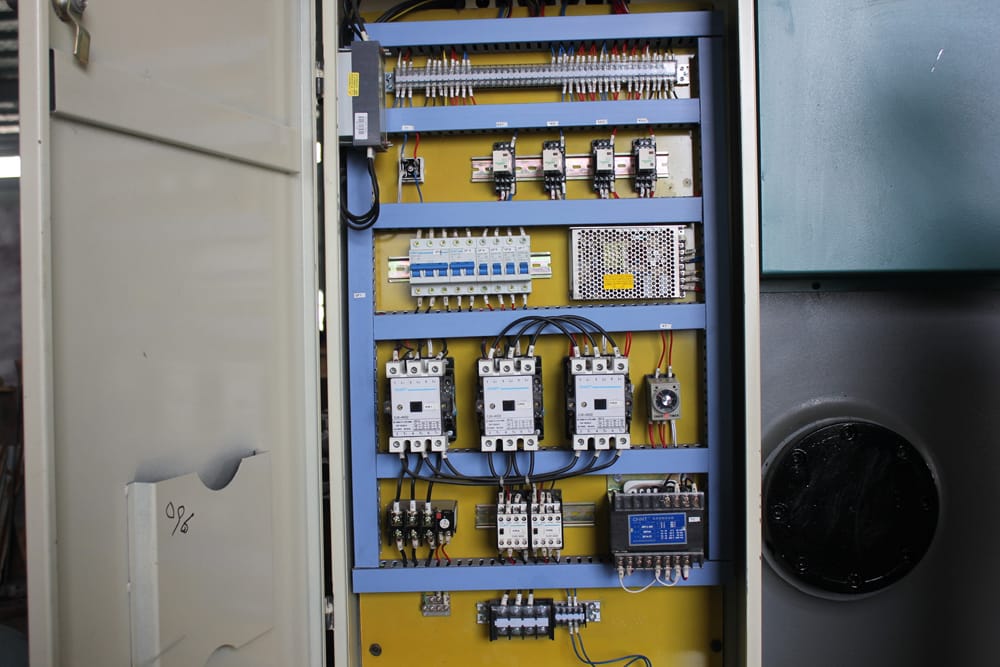

  • Устройство управляется с помощью промышленного компьютера с платой управления системы ЧПУ, обеспечивая графическое переключение AutoCAD. Кроме того гильотинные ножницы имеют систему управления матрицами, которая осуществляет автоматическое позиционирование листов стали.
  • Резка листов осуществляется в одно нажатие с типом обработки с точкой прерывания. Поддерживается функция подсчета обработанных деталей. Машина может моделировать процесс обработки и работать без нагрузки.

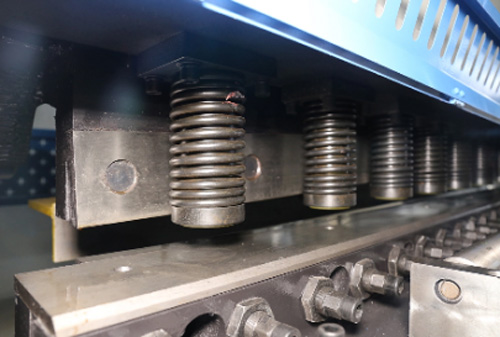

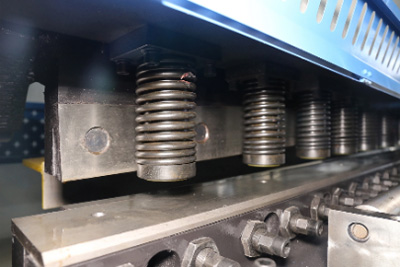

  • Гидравлические ножницы имеют несколько гидравлических зажимных приспособлений, что позволяет избежать повреждения листа металла.
  • Эластичная муфта из сплава алюминия обеспечивает точность передачи и коррекции.

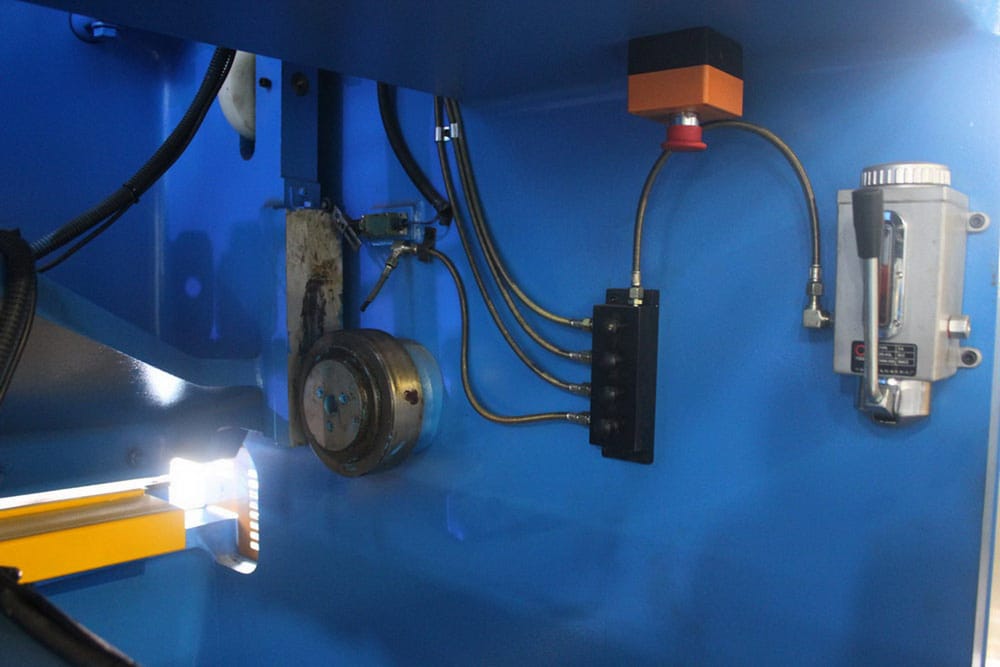

  • Централизованная система смазки может автоматически смазывать машину, поэтому нет необходимости смазывать каждую деталь вручную. Истирание минимизировано, срок службы устройства существенно увеличен.
Фотогалерея
Гидравлические гильотинные ножницы по металлу QC11K(Y)
Гидравлические гильотинные ножницы по металлу QC11K(Y)
Гидравлические гильотинные ножницы по металлу QC11K(Y)
Гидравлические гильотинные ножницы по металлу QC11K(Y)
Гидравлические гильотинные ножницы по металлу QC11K(Y)
Гидравлические гильотинные ножницы по металлу QC11K(Y)
Гидравлические гильотинные ножницы по металлу QC11K(Y)
Гидравлические гильотинные ножницы по металлу QC11K(Y)
Параметры
Модель Максимальная толщина резки (мм) Максимальная ширина резки (мм) Обратное сопротивление листового материала (Н/мм²) Угол резки (°) Диапазон расстояния до заднего упора (мм) Время хода затвора (мин-1) Глубина захода (мм) Длина лезвия (мм) Главный двигатель (кВт) Размеры (Дx Ш x В) (мм)
QC11Y-6x3200 6 3200 450 0.5-1.5 500 13-22 130 3300 7.5 3900x1520x2100
QC11Y-6x4000 6 4000 450 0.5-1.5 500 8-15 130 4100 7.5 4700x1700x2200
QC11Y-6x6000 6 6000 450 0.5-2 750 5-10 100 6100 11 6800x1900x2550
QC11Y-8x2500 8 2500 450 0.5-2 500 14-24 130 2600 7.5 3150x1580x2050
QC11Y-8x3200 8 3200 450 0.5-2 500 12-21 130 3300 7.5 3900x1700x2150
QC11Y-8x4000 8 4000 450 0.5-2 500 8-14 130 4100 11 4700x1840x2350
QC11Y-8x6000 8 6000 450 0.5-2 750 5-10 100 6100 11 6800x2100x2750
QC11Y-8x8000 8 8000 450 0.5-2 900 5-8 100 8080 18.5 8800x2400x3000
QC11Y-10x2500 10 2500 450 0.5-2 500 12-24 130 2600 11 3150x1670x2150
QC11Y-10x3200 10 3200 450 0.5-2 500 10-18 130 3300 11 3900x1730x2250
QC11Y-10x4000 10 4000 450 0.5-2 750 7-12 130 4100 18.5 4750x1900x2450
QC11Y-10x6000 10 6000 450 0.5-2 750 5-10 100 6100 18.5 6950x2200x2900
QC11Y-10x8000 10 8000 450 0.5-2 900 4-8 100 8080 30 8650x2500x3150
QC11Y-12x2500 12 2500 450 0.5-2.5 750 10-18 130 2600 18.05 3250x1800x2280
QC11Y-12x3200 12 3200 450 0.5-2.5 750 9-18 130 3300 18.5 3950x1870x2350
QC11Y-12x4000 12 4000 450 0.5-2.5 750 7-12 130 4100 18.5 4800x1970x2550
QC11Y-12x6000 12 6000 450 0.5-2.5 750 5-10 100 6100 30 7000x2250x3000
QC11Y-12x8000 12 8000 450 0.5-2.5 900 4-9 100 8080 37 9000x2500x3300
QC11Y-16x2500 16 2500 450 0.5-2.5 750 9-16 100 2600 18.5 3290x1890x2400
QC11Y-16x3200 16 3200 450 0.5-2.5 750 8-13 100 3300 18.5 3970x1920x2520
QC11Y-16x4000 16 4000 450 0.5-2.5 750 9-12 100 4100 30 4850x2100x2750
QC11Y-16x6000 16 6000 450 0.5-2.5 900 5-10 100 6100 37 7100x2460x2920
QC11Y-16x8000 16 8000 450 0.5-2.5 900 4-9 100 8080 37 9000x2650x3400
QC11Y-16x9000 16 9000 450 0.5-2.5 900 3-8 100 9100 45 10000x3260x3950
QC11Y-20x2500 20 2500 450 0.5-2.5 750 8-16 130 2600 30 3350x2100x2500
QC11Y-20x3200 20 3200 450 0.5-2.5 750 5-14 130 3300 30 4100x2150x2550
QC11Y-20x4000 20 4000 450 0.5-3 750 5-12 100 4100 30 4900x2200x2800
QC11Y-20x6000 20 6000 450 0.5-3 900 4-8 100 6100 37 7100x2600x3250
QC11Y-20x9000 20 9000 450 0.5-2.5 900 3-7 100 9100 55 10050x3350x4000
QC11Y-25x2500 25 2500 450 0.5-3 900 6-14 100 2600 37 3500x2150x2600
QC11Y-25x3200 25 3200 450 0.5-3 900 5-11 100 3300 37 4100x2150x2650
QC11Y-25x4000 25 4000 450 0.5-3 900 5-10 100 4100 37 4900x2280x2900
QC11Y-25x6000 25 6000 450 0.5-3 900 4-8 100 6100 45 7100x2680x3350
QC11Y-30x2500 25 2500 450 0.5-3.5 900 5-11 100 2600 45 3700x2570x3100
QC11Y-30x3200 30 3200 450 0.5-3.5 900 5-9 100 3300 45 4400x2800x3250
QC11Y-30x4000 30 4000 450 0.5-3.5 900 4-9 100 4100 55 5200x3000x3400
QC11Y-30x6000 30 6000 450 0.5-3.5 900 4-8 100 6100 55 7100x3000x3600
QC11Y-40x2500 40 2500 450 0.5-4 900 4-11 100 2600 55 3950x3020x3300
