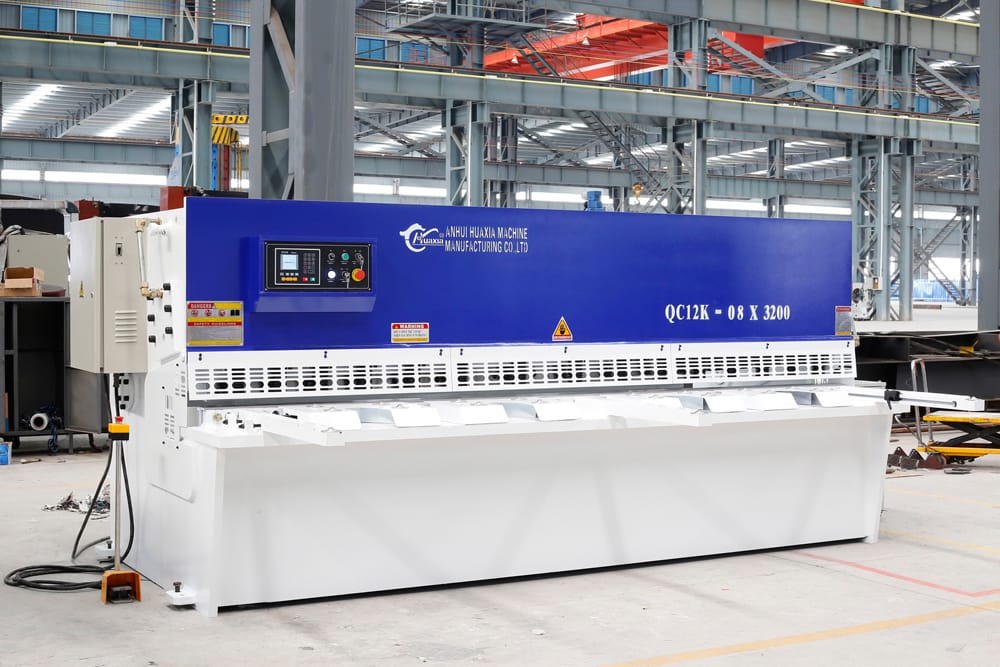

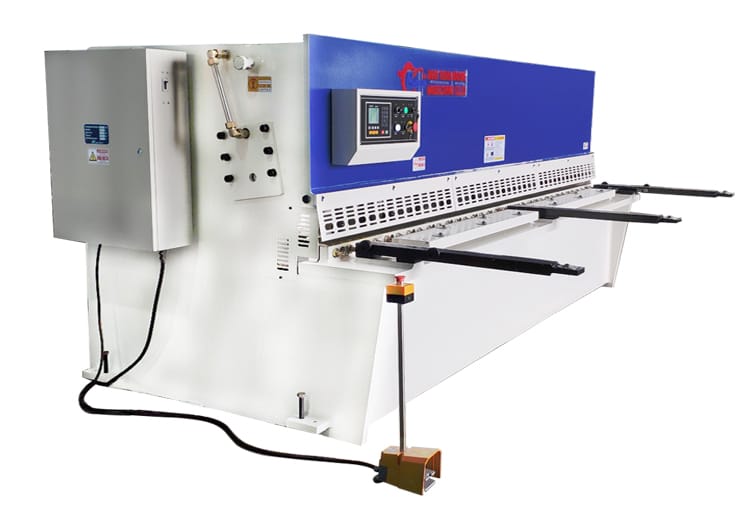

Во время разработки гидравлических гильотинных ножниц с ЧПУ для резки листового металла QC12K мы решили использовать техническое решение, при котором работа заднего упора осуществляется за счет шарико-винтовой передачи ABBA, а также добавили функцию подсчета резательных операций.
Максимальная толщина резки (мм)
6-25
Максимальная ширина резки (мм)
3200-6000
Толщина рабочего стола (мм)
30-60
Толщина стенки (мм)
30-80
| Модель | Максимальная толщина резки | Максимальная ширина резки | Толщина рабочего стола | Толщина стенки | Толщина наклонного ножа | Макс. прочность материала (N/мм²) | Частота ходов | Глубина зева | Длина ножа | Основной двигатель |
| 4×2500 | 4 | 2500 | 35 | 25 | 35 | 450 | 17 | 130 | 2600 | 5.5kW |
| 4×3200 | 4 | 3200 | 35 | 25 | 35 | 450 | 14 | 130 | 3300 | 5.5kW |
| 4×4000 | 4 | 4000 | 35 | 25 | 35 | 450 | 14 | 130 | 4100 | 5.5kW |
| 4×6000 | 4 | 6000 | 45 | 30 | 45 | 450 | 8 | 130 | 6040 | 7.5kW |
| 6×2500 | 6 | 2500 | 40 | 30 | 40 | 450 | 14 | 130 | 2600 | 7.5kW |
| 6×3200 | 6 | 3200 | 45 | 30 | 40 | 450 | 11 | 130 | 3300 | 7.5kW |
| 6×4000 | 6 | 4000 | 50 | 35 | 50 | 450 | 11 | 130 | 4100 | 7.5kW |
| 6×5000 | 6 | 5000 | 50 | 40 | 50 | 450 | 8 | 130 | 5050 | 11kW |
| 6×6000 | 6 | 6000 | 50 | 40 | 50 | 450 | 8 | 130 | 6040 | 11kW |
| 8×2500 | 8 | 2500 | 45 | 35 | 45 | 450 | 14 | 130 | 2600 | 7.5kW |
| 8×3200 | 8 | 3200 | 50 | 35 | 45 | 450 | 11 | 130 | 3300 | 7.5kW |
| 8×4000 | 8 | 4000 | 50 | 40 | 50 | 450 | 10 | 130 | 4100 | 7.5kW |
| 8×5000 | 8 | 5000 | 50 | 45 | 50 | 450 | 8 | 200 | 5050 | 11kW |
| 8×6000 | 8 | 6000 | 55 | 45 | 50 | 450 | 5 | 130 | 6040 | 11kW |
| 10×3200 | 10 | 3200 | 50 | 45 | 50 | 450 | 10 | 130 | 3300 | 11kW |
| 10×4000 | 10 | 4000 | 50 | 45 | 50 | 450 | 8 | 175 | 4100 | 11kW |
| 12×2500 | 12 | 2500 | 50 | 45 | 50 | 450 | 11 | 175 | 2600 | 18.5kW |
| 12×3200 | 12 | 3200 | 50 | 50 | 50 | 450 | 10 | 175 | 3300 | 18.5kW |
| 12×4000 | 12 | 4000 | 50 | 50 | 50 | 450 | 8 | 175 | 4100 | 18.5kW |
| 12×5000 | 12 | 5000 | 60 | 50 | 60 | 450 | 6 | 200 | 5075 | 22kW |
| 12×6000 | 12 | 6000 | 60 | 50 | 60 | 450 | 6 | 200 | 6040 | 22kW |
| 16×4000 | 16 | 4000 | 60 | 50 | 50 | 450 | 6 | 200 | 4100 | 18.5kW |
| 20×6000 | 20 | 6000 | 80 | 70 | 80 | 450 | 4 | 100 | 6040 | 30kW |
| 25×6000 | 25 | 6000 | 100 | 80 | 100 | 450 | 5 | 200 | 6040 | 45kW |

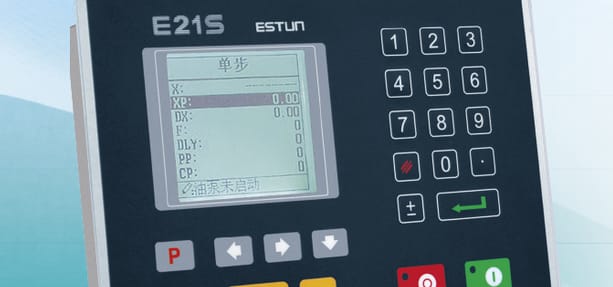

Устройство отображает расположение заднего упора в режиме реального времени, облегчая работу оператору.
Функция многоступенчатого программирования обеспечивает автоматическое функционирование заднего упора и последовательное позиционирование, добиваясь высокой точности автоматического регулирования заднего упора.
Функция учета резки показывает количество разрезанных деталей в режиме реального времени. После выключения электропитания, в памяти устройства сохраняются настройки и параметры положения заднего упора.

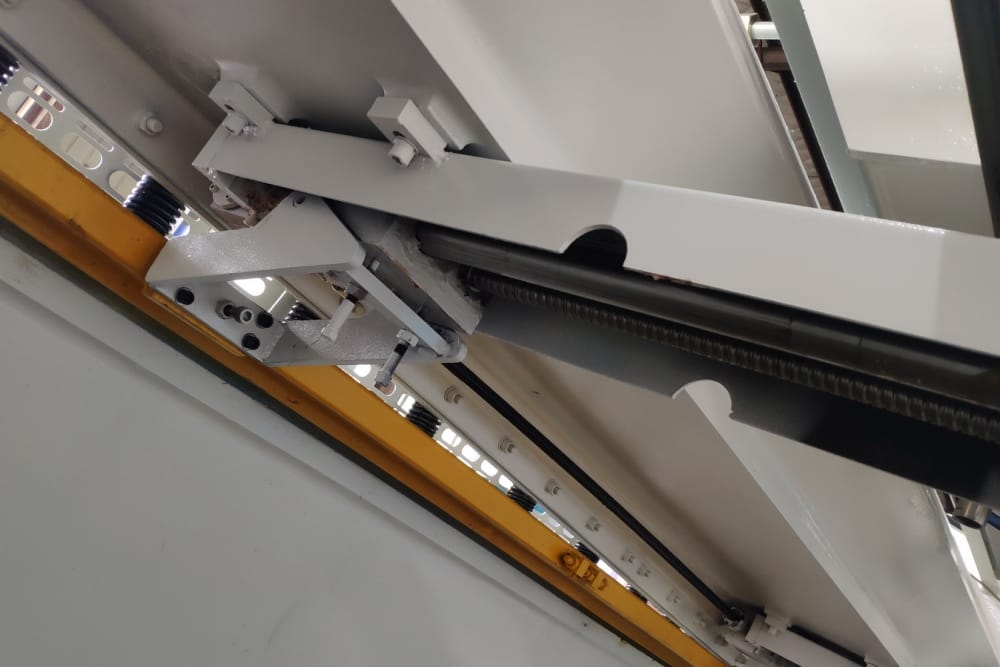

В гильотинных ножницах используется шарико-винтовая передача ABBA, которая обеспечивает точность позиционирования заднего упора, а также повышается точность обработки деталей.

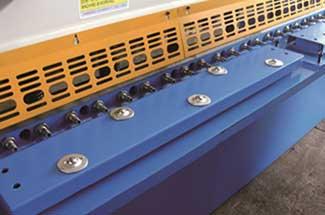

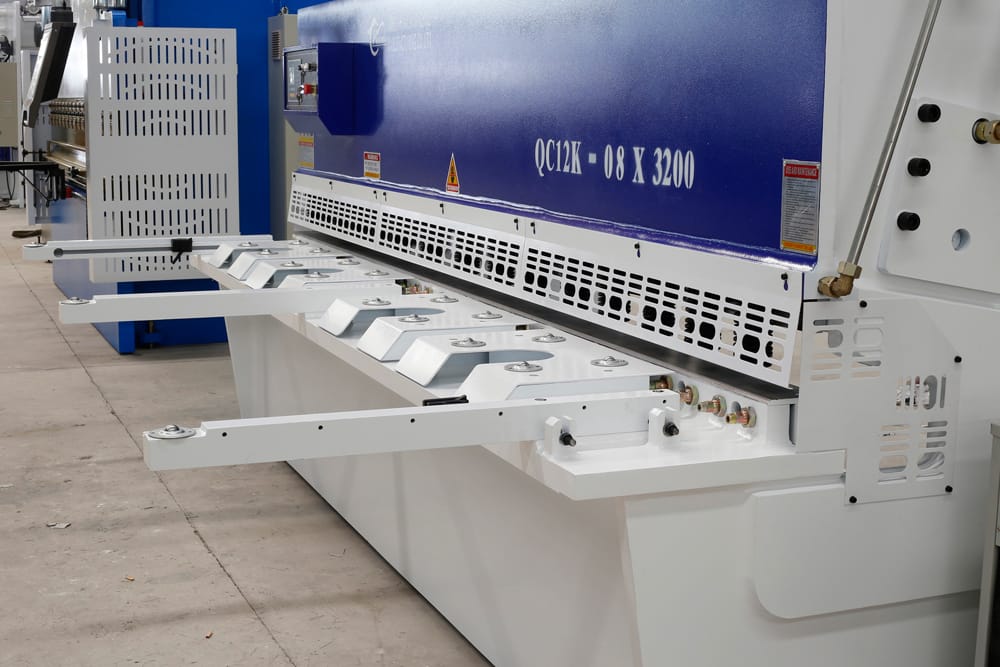

Круглый стол

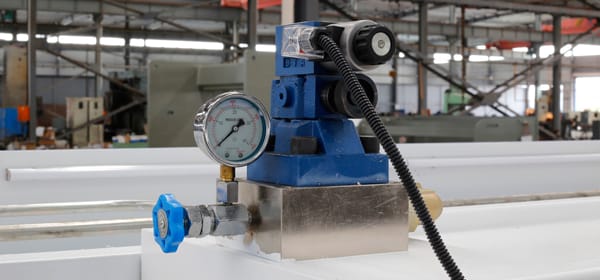

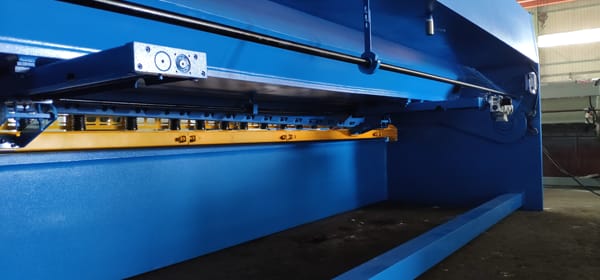

Прижимные цилиндры
Соединительное звено

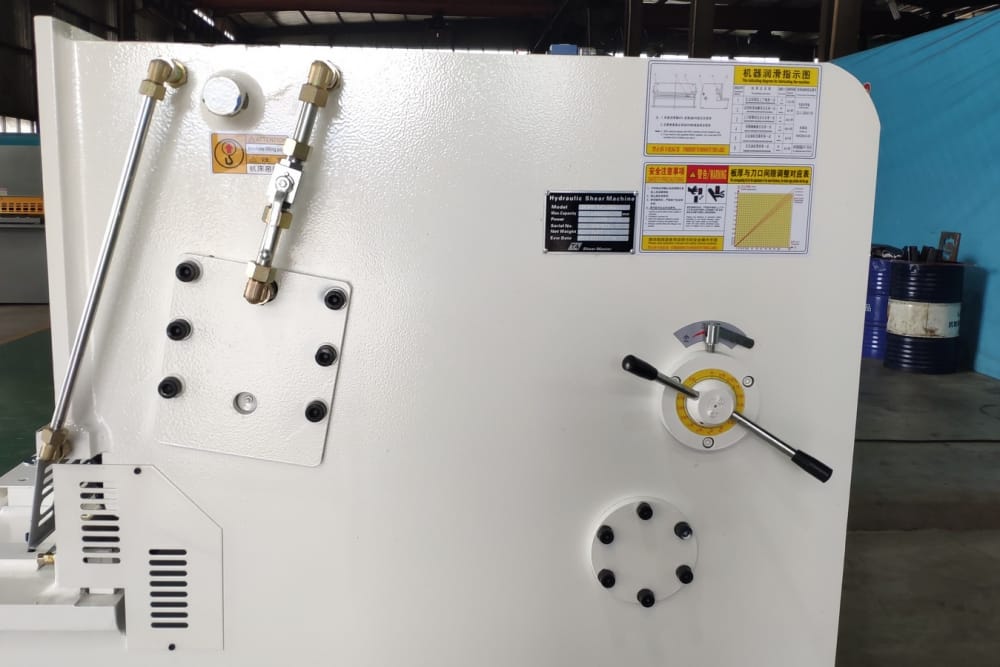

Регулировка зазора лезвия
Устройство ручной дозаправки топлива

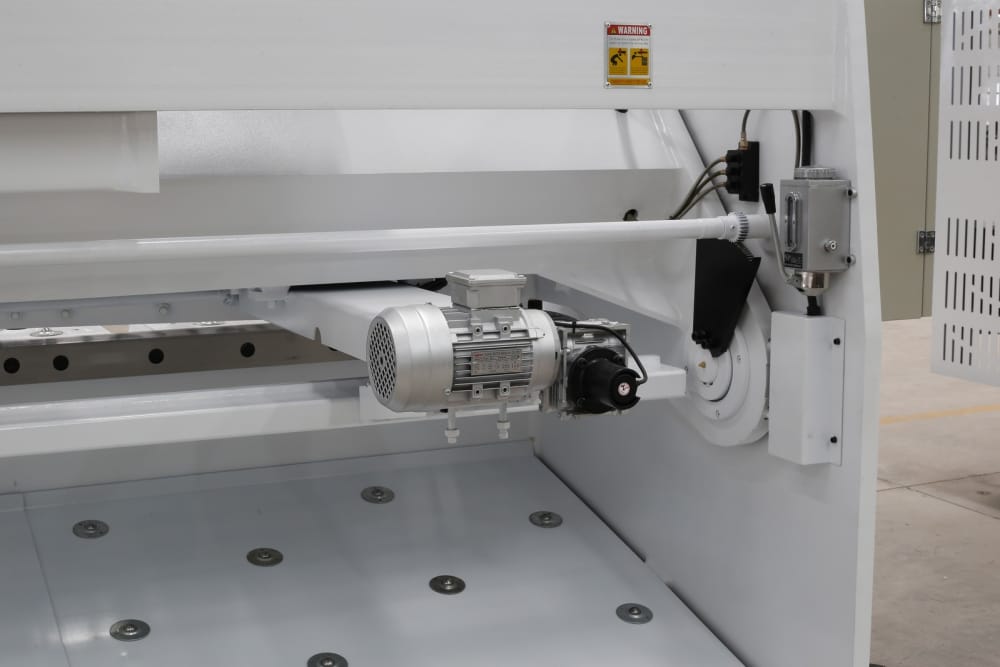

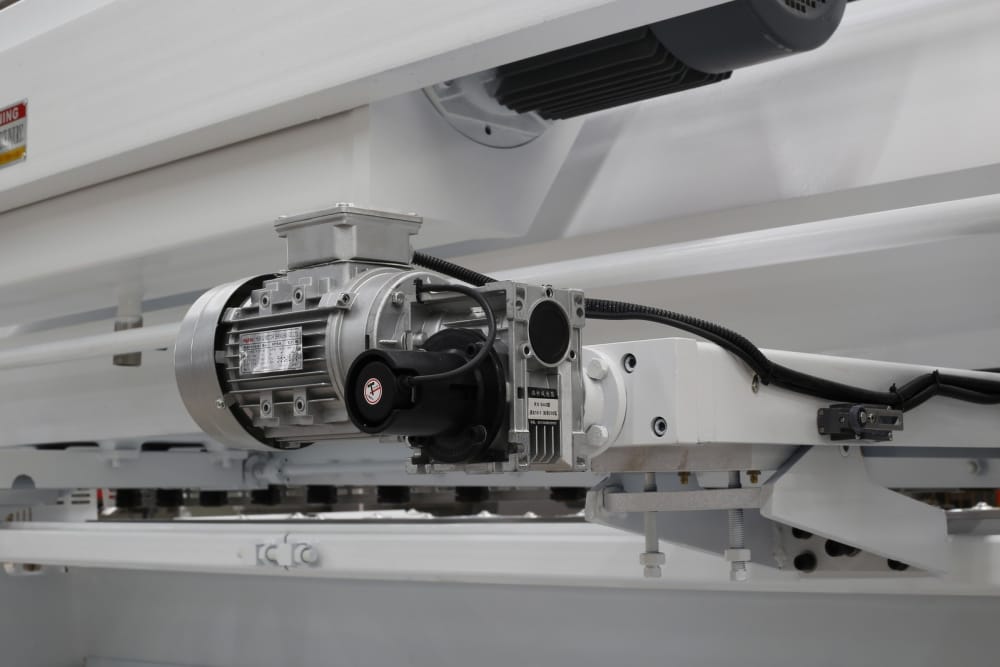

Двигатель заднего упораЕсть вопросы по нашим металлообрабатывающим станкам? Мы с радостью поможем вам выбрать оптимальное решение для вашего бизнеса. Свяжитесь с нами прямо сейчас!
Гильотинные ножницы обеспечивают высокую точность и прямолинейность реза, идеально подходят для толстых листов.
Ножницы с поворотной балкой — более простые в обслуживании и подходят для резки металла средней толщины.
Механические — оптимальны для тонких листов и серийного производства.
Гидравлические — обеспечивают стабильную силу реза и применяются для толстого металла.
Ответ: От 0.1 до 40 мм, в зависимости от модели оборудования.
Ответ: При нормальных условиях — от 100 000 до 500 000 резов. Мы также предлагаем ножи из легированной стали с повышенным ресурсом.
Ответ: Это станок, который разрезает листовой металл при помощи прямолинейного перемещения верхнего ножа относительно нижнего.
