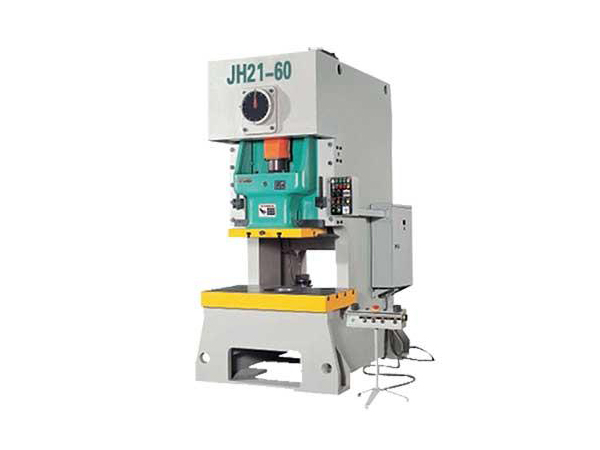

Пресс штамповочный пневматический

Пресс штамповочный пневматический

Пресс штамповочный пневматический имеет три варианта функциональных характеристик: точечный, непрерывный, одиночный. Пресс характеризуется машинной оптимизацией с использованием программного обеспечения PROE и Solidworks и может выполнять множество симуляционных испытаний под нагрузкой, разрушительных испытаний, испытаний мощности и т.д.

  • JH21-80T
  • JH21-160T
  • JH21-250T
Для получения дополнительной информации, пожалуйста, свяжитесь с нами.
Характеристики
  • Обтекаемая форма, компактная структура, пресс занимает мало места.
  • Сварной корпус с программным обеспечением CAD. Прочность и высокое качество обработки сочетаются с увеличенным сроком службы.
  • Четырехугольные и восьмигранные направляющие ползунка с шариковой головкой обработаны способом мягкого азотирования. Направляющие и планка выполнены из прочного материала, для предотвращения появления царапин. Оба элемента характеризуются высокой точностью и отличной износоустойчивостью.
  • Пресс снабжен высокочувствительным предохранительным устройством, которое удобно в использовании. Электрическое устройство для регулирования высоты пресс-формы, которое функционирует за счет двигателя. Показатели затвора считываются цифровым счетчиком.
  • Сухой фрикцион – тормозной ремень снабжен блокировкой пневматической пружиной, трансмиссия отличается особой стабильностью, уровень шума минимальный, длительный срок службы
  • Фрикционная пара подвижной части пресса прошла закалку и специальную обработку, благодаря чему увеличен срок службы станка и обеспечивается его бесшумная работа.
  • Мы разработали рабочий интерфейс, который позволяет оператору занять более удобную позицию, сидя. Основные электрические компоненты приобретены у компании Siemens, а потому пресс работает стабильно.
  • Система управления ПЛК поставлена Mitsubishi, она запрашивает у оператора выполнение тестирование параметров воздушного давления и проведение других испытаний. Выходной интерфейс автоматической подачи материала облегчает установку оборудования, а вспомогательной оборудование выполняет еще больше автоматических функций.
  • Главная система смазки осуществляет последовательное смазывание.
  • В пневматическом элементе используется двойной электромагнитный клапан, а также нефтяной увлажнитель газа, водяной фильтр и клапан регулирования давления, расположенные в корпусе машины. Облицовочный слой имеет металлическую защитную оболочку, что упрощает регулирование воздушного давления и обеспечивает очистку сжатого воздуха.
  • Блок ползуна снабжен пневматическим балансировочным устройством, которое позволяет распределить вес ползуна и избежать зазора, благодаря чему повышается стабильность и точность.
  • Механический захватный механизм установлен в части пресса, где расположен блок электрического управления, за счет чего реализуется соединение с несколькими устройствами для повышения автоматизации производства.s
Параметры
Спецификации и модели JH21-80T JH21-160T JH21-250T
Номинальное усилие (кН) 800 1600 2500
Номинальный рабочий ход (мм) 4.5 6 6
Ход ползунка (мм) 120 180 200
Число шагов (т/мин) 50 45 40
Максимальная высота формы (мм) 300 350 450
Регулирование положения формы (мм) 80 110 110
Расстояние от центра ползуна до корпуса машины (мм) 300 390 450
Размер стола Длина (мм) 570 760 880
Ширина (мм) 860 1200 1500
Размер штамповочного отверстия рабочего стола (мм) Φ160 Φ180 Φ250
Толщина стола (мм) 120 150 180
Размеры нижней части ползуна Длина (мм) 430 580 700
Ширина (мм) 560 700 930
Внутренний диаметр ручки метчика Диаметр (мм) Φ60 Φ70 Φ70
Глубина (мм) 80 100 100
Расстояние между колоннами (мм) 590 660 950
Мощность главного двигателя (кВт) 7.5 15 15
Габаритные размеры Длина (мм) 1915 2040 2690
Ширина (мм) 1835 1480 1600
Высота (м) 2820 3300 3600
Вес нетто (кг) 7500 13200 20330
