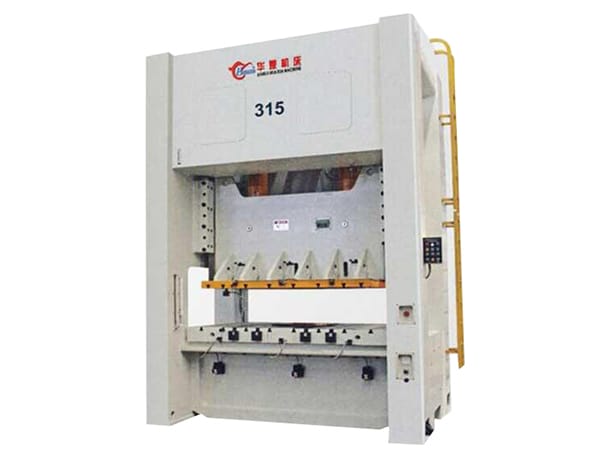

Двухкривошипный пресс двойного действия закрытого типа

Двухкривошипный пресс двойного действия закрытого типа JH36 использует многошарнирную передачу с двумя режимами: медленной обработки и быстрого возврата.

Номинальное усилие (кН)

1100-6300

Ход ползуна (мм)

110-300

Максимальная высота пресс-формы (мм)

400-600

Регулирование высоты пресс-формы (мм)

90-120

Запрос ценового предложения

Параметры

Модель			JH36-110		JH36-160		JH36-200		JH36-250		JH36-315	JH36-400	JH36-500	JH36-630
Номинальное давление кН			1100		1600		2000		2500		3150	4000	5000	6300
Ход при номинальном давлении			5	3	6	3	7	4	7	4	8	8	10	10
Ход ползуна мм			180	110	200	130	230	150	250	180	250	250	280	300
Число двойных ходов в минуту			35~65	45~80	30~50	35~65	25~45	30~55	20~40	30~50	23~35	20~35	18~25	15~25
Максимальная высота пресс-формы мм			400	435	450	485	500	540	550	585	550	550	580	600
Регулирование высоты пресс-формы мм			90		100		110		120		120	120	120	120
Расстояние между колоннами мм			1750		1970		2200		2400		2600	2750	2900	3100
Размеры нижней части ползуна	Ширина мм Л-П	1360			1500		1850		2000		2100	2300	2400	2600
	Длина мм П-З	520			580		650		700		750	800	850	1100
Размер стола	Ширина мм Л-П	1700			1930		2100		2300		2400	2700	2850	3000
	Длина мм П-З	680			760		840		920		950	1000	1200	1400
Отверстие с левой стороны	Высота мм Низ и верх	500			500		600		600		600	600	700	700
	Длина мм П-З	600			750		800		900		900	900	1000	1000
Габаритные размеры	Ширина мм Л-П	2350			2600		3050		3350		3550	3800	3950	4000
	Длина мм П-З	1950			2370		2500		2650		2700	2800	3600	3900
	Высота мм Высота	3530			3900		4400		4900		5200	5300	5750	6100
Мощность главного двигателя (кВт)			15		22		22		30		37	37	45	55

Характеристики

Быстрый возврат двухкривошипного пресса двойного действия закрытого типа увеличивает производительность на 30 % по сравнению с традиционными кривошипными прессами.
Пресс характеризуется высокой точностью и отвечает стандартам JIS первого класса.
Сварной корпус машины отличается высокой прочностью.
Длинные восьми сторонние направляющие обеспечивают высокую точность. В модели JH36-110U JH36-160 используются шестисторонние направляющие.
Пневматическое фрикционное сцепление сухого типа нужно, для того чтобы сцепление легко соединялось с источником питания и разделялось с ним, что позволяет избежать перегрева, который происходит в короткие промежутки неполного сцепления.
Сверхчувствительный защитный механизм, предотвращает перегрузку и повреждение устройства.
Смазочное масло добавляется в машину автоматически, поэтому ее детали долго не изнашиваются.
Частотное преобразование и частотная модуляция обеспечивают точность работы пресса и отличную стабильность.
Простое управление благодаря системе ПЛК.
Кривошипный пресс двойного действия закрытого типа может быть изготовлен по индивидуальному заказу с необходимыми параметрами выходного вала, пневматической подушки, подачи ползуна, автоматической загрузки и т.п.
